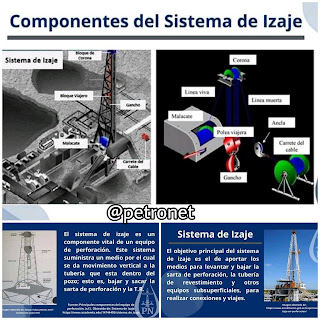

📍Sistema de Izaje
Se encarga de soportar el sistema de rotación durante la perforación del pozo y provee el equipo y áreas apropiadas para levantar, bajar o mantener los pesos requeridos por el sistema antes mencionado.
📍El sistema de Izaje proporciona tanto el equipo necesario como las áreas de trabajo
📍La Estructura. Se compone de:
- La Sub-Estructura
- El Piso del Equipo de Perforación
- El Mástil o Torre de Perforación.
📍El equipo para el levantamiento de cargas. Se compone de:
📍Malacate (Drawworks)
Es un ensamblaje de gran potencia utilizado para el levantamiento de cargas que generalmente se monta sobre el piso de perforación.
Sus componentes principales son:
📍Un Tambor Giratorio Grande.
📍Frenos Manuales, Eléctricos o Hidráulicos.
📍Un Conjunto de Ejes.
📍Un conjunto de Cadenas y Engranajes.
📍Funciones Principales:
- Realizar operaciones de levantamiento o bajado de la sarta en el pozo, más conocido como viajes de tubería.
- Transmitir potencia al carretel montado sobre su eje para apretar o aflojar las diferentes secciones de la sarta de perforación
📍El Bloque Corona
Conjunto de Poleas sobre un marco que se encuentra sobre el mástil o torre de perforación. El cable de perforación pasa a través de las poleas de los bloques de corona viajero.
📍Polea Viajera
Arreglo de Poleas que se enlaza o conecta al bloque de corona con el cable de perforación convenientemente enhebrado (pasar por un hilo, cordel, alambre, etc., una serie de cosas).
Esto permite que el bloque se desplace hacia arriba o hacia abajo del piso de perforación.
El número de veces que se pasa el cable de perforación por las poleas del bloque se le llama “cuerda” o línea.
📍Gancho
Elemento grande con forma de asa, localizado debajo del bloque viajero. Del gancho se suspende la unión giratoria y la sarta de perforación durante las operaciones de perforación. Tiene un resorte interior que le ayuda a absorber los impactos. Los brazos del elevador se encuentran sujetos al gancho y son usados para operaciones de izaje.
IMPORTANTE, La capacidad del gancho, es el peso máximo que se puede soportar.
📍Elevador
Son abrazaderas o grapas para trabajo extra pesado que sujetan la TP y los Lastra Barrenas para que puedan ser introducidos en el hoyo o sacados fuera del hoyo.
Hay dos tipos básicos de elevadores:
📍Tipo Cuello de Botella: Son utilizados para tubería de Perforación. De diseño cónico para acomodar el acople de la tubería que tiene una pendiente de aproximadamente 18”.
📍De Hombro Recto: Utilizados para Tubería de Revestimiento y algunas Lastra Barrenas.
📍Cable de Perforación
