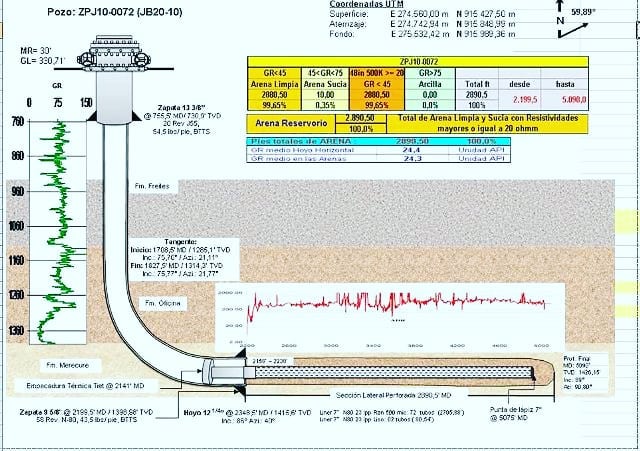

Diagrama Mecánico Final de un Pozo Petrolero



AUTOR

MAKUI GIMENEZ



 Una buena ilustración para un éxamen de completación de pozos y/o perfilaje de pozos. Este diagrama corresponde a un pozo que se terminó de intervenir el día de hoy.

En mi época de estudio nos tocaba dibujar lo que la profesora colocaba en la pizarra. Se puede observar un pozo horizontal con las especificaciones de los revestidores con sus respectivas profundidades de asentamiento.


Se evidencia la ilustración de la corrida del registro Gamma ray (GR) el  cual nos indica, si estamos en presencia de arenas o arcillas. A menor lectura de GR habrá presencia de arena limpia, por el contrario a mayor lectura de GR se estará en presencia de arena sucia y/o arcillas. Para el geologo e ingeniero de petróleo el objetivo es identificar las arenas prospectivas que es donde naturalmente se encuentra el hidrocarburo (petróleo). El otro registro de importancia a destacar es el que indica la resistividad en ohm.m a mayor lectura de resistividad se indica presencia de hidrocarburos.

Otro elemento a destacar con este grafico es el cálculo de la presión hidrostática, recordemos que para estimar las presiones se debe considerar la profundidad total vertical (TVD, por sus siglas en inglés), mientras que para los calculos de volúmenes que se deseen bombear al pozo se debe considerar la profundidad medida (MD).














Ver esta publicación en Instagram

REHABILITACIÓN DE POZOS (OPERACIÓN DE PESCA) Aquí tenemos un ejemplo real de un pozo al cual se le iba hacer un reemplazo de bomba BCP, sin embargo durante la fase de recuperación del equipo de fondo, se soltó sarta de cabillas, se decide sacar tubería y se observa en superficie salida de la ultima junta punta libre; es decir; sin el conjunto BCP, por tanto se decide diferir pozo a servicio mayor con un Workover para lo cual: Se describen los componentes de dicho pescado, tanto la sarta de cabillas, niple y rotor, así como el Equipo BCP desde el crossover hasta el tapón ciego. Se especifican las longitudes de cada uno de esos componentes, se suman y se obtiene la longitud total de mi pez. De la misma manera, se debe determinar el tope teórico a la que se encontrará el pez, el cual se obtiene: la longitud total a la que está el colgador menos la longitud total de mi pez, al total le resto la altura total de la mesa del workover para que la referencia sea con respecto a superficie (cabezal del pozo). Dentro de las acciones que se tomaron fue asegurar pozo con 1000 pies de tubería 5 ½” LTC. Posteriormente, se definió un plan de Pesca para el cual es necesario especificar los diámetros internos y externos de los revestidores, diámetros de la tubería, peso nominal de la tubería de producción y peso del bloque para diferenciar que: del total que refleje el indicador peso, lo que corresponde a peso real de la sarta y peso del bloque y saber mi ganancia en peso una vez que realice mi pesca La propuesta inicial es: Bajar guia sobre medida de 8 -1/2” con pescante PRB (3 27/32”) + sarta de cabilla, realizar pesca de cabilla, luego bajar sarta de tubería 5 ½” LTC punta libre para realizar enrosque mecánico, pescar bomba y finalmente proceder bajar equipo BCP con tubería 5 ½” LTC más rotor con sarta de cabilla, espaciar pozo, probar hermeticidad de tubería y dejar el pozo listo para producción. # Ingenieros #oilindustry #ingenieria

Una publicación compartida de Makui Juralli Giménez Landínez (@lngpetroleromg27) el
