Operaciones de Pesca
En la
perforación siempre está presente la posibilidad de que fortuitamente se queden
en el hoyo componentes de la sarta de perforación u otras herramientas o
elementos utilizados en las diferentes tareas de obtención.
de datos, pruebas o terminaciones del
pozo, ocasionando lo que generalmente se le llama tarea de pesca, o sea
rescatar o sacar del hoyo esa pieza que perturba la continuidad de las operaciones.
Por tanto, en previsión para actuar en
consecuencia, siempre hay en el taladro un mínimo de herramientas de pesca de
uso muy común, que por experiencia son aconsejables tener: como cesta, ganchos,
enchufes, percusor, roscadores y bloques de plomo para hacer impresiones que
facilitan averiguar la condición del extremo de un tubo. La serie de
herramientas de pesca es bastante extensa y sería imposible y costoso tenerla
toda en cada taladro. Sin embargo, en los centros de mucha actividad de perforación,
en los almacenes de materiales de las empresas operadoras y de servicios de
perforación se tienen herramientas para cubrir el mayor número de casos
específicos. Generalmente la tarea de
pesca es sencilla pero otras veces se puede tornar tan difícil de solucionar
que termina en la opción de desviar el hoyo.
En tareas de pesca cuenta mucho diagnosticar
la situación, disponer de las herramientas adecuadas y la paciencia y
experiencia de todo el personal de perforación. En ocasiones, la tarea puede
representar un difícil reto al ingenio mecánico del personal, pero hay
verdaderos expertos en la materia, tanto en ideas como en la selección y
aplicación de las herramientas requeridas.
Operaciones
de Pesca en Hoyo desnudo
Desperdicios
Conos
|
Cestas
|
Hidrostática
|
Cuñas
|
Lengüeta
|
|
Pedazos Metálicos
|
Imanes
|
Bota
|
Cuellos
|
Cortadores de Chorro
|
Circulación Inversa
|
Tubería de Perforación
Drill Pipes
|
Bloques de Impresión
|
Barras
|
Fresadoras
|
Portamechas
|
Pescantes Externos (O.S)
|
Etc.
|
Sustitutos
Ganchos de Pared
Juntas Articuladas
|
Tuberías Atascadas
Drill Pipes
|
|
Barras
|
Indicador de Punto Libre
|
Portamechas
|
Cuerdas explosivas
|
Etc.
|
Operaciones de lavado
Pescantes Externos (O.S)
Percutores Hidráulicos
Aceleradores de Percusión
Herramientas Cortadores Externas
(Junk Mill – Zapatas – Fresas)
|
Operaciones
de pesca en Hueco Revestido
Recuperación de Tuberías Atascadas
Trabajar y Circular
|
Detección del punto libre
|
Corte y Desenrosque
|
Lavado y Corte externo
|
Desenrosque
con Herramientas de Retroceso
|
Remoción
de Empacaduras
Por Peso (Pesca y Martillado)
|
Mecánicas (Pesca, Martillado y Corte
Mandril)
|
Hidráulica (Pesca, Martillado, Igualdad de
Presiones, Rotación con Zapata Quemadoras)
|
Permanentes (Packer
Pichers, Zapata y Spears, Junks Mill)
|
Múltiple (Doble) (Corte – Pesca –
Martillado – Back – off o corte de Fresado con Zapatas
|
Recuperación de Liners
Pesca – Martillo – Fresado y Lavado
Recuperación de Cabillas
En Revestidores
|
Ganchos ( Cuchara)
|
En Tuberías de Producción
|
Pesca con Enchufes
(Sacar en Enganche)
|
Situación de pesca
Dependiendo del tipo
de operación que se realiza en el pozo (perforación/reparación) se distinguen
dos operaciones de pesca:
* La pesca imprevista
* La pesca programada
Causas más frecuentes
que pueden originar problemas asociados con operaciones de pesca
* Situación de
perforación:
Paralización de
rotación
Dificultad para
retirar herramientas de registro eléctrico
Paralización de
circulación.
* Situación de
Reparación o Reacondicionamiento de pozos:
Ruptura del
revestidor (casting).
Caída no intencional
de herramientas mecánicas.
Ruptura de la Guaya.
Condiciones que deben considerarse antes de
decidir que tipo de herramientas de pesca se ha de introducir en el pozo
•
Diámetro interno del
revestidor de producción.
•
Diámetro interno y externo
del pescado.
•
Profundidad del tope del
pescado
•
Forma del tope del pescado.
•
Diámetro interno del
revestidor ranurado.
Conocimiento General
del equipo de perforación, producción y reparación
Toda la información
que se posea acerca de los equipos de perforación, producción y reparación es
determinante para orientar la operación de pesca.
•
Datos
del yacimiento y producción
•
Estado
mecánico
•
Tuberías de revestimiento.
•
Tuberías de producción
•
Intervalos
perforados
•
Fluidos en el pozo
•
Historial
del pozo.
•
Objetivo
•
Programa a llevarse a cabo
en el pozo
•
Completación del pozo
Tipos de operaciones
de Pesca
De acuerdo a la forma de recuperar
el pescado se distinguen dos tipos de pesca:
•
Interna.
•
Externa.
Equipos y
Herramientas para Operaciones de Pesca
Las herramientas para
las operaciones de pesca se clasifican de acuerdo al tipo de operación y a la
función para la cual han sido diseñadas.
•
Pesca
interna.
•
Pesca
externa.
•
Fresar.
•
Lavar.
•
Realizar corte interno y
externo.
•
Recuperación de Empacaduras.
•
Pesca
de residuos metálicos.
•
Desenroscar.
Herramientas de Pesca
interna
Son aquellas
herramientas que se utilizan para recuperar el pescado a través de su diámetro
interno. Entre estas herramientas se encuentran: El pescante tipo arpón (spear)
y el rabo’ e rata (taper tap) y
cualquier otra herramienta de pesca interna que pueda ser diseñada adaptándose
a situaciones especificas. Pescante tipo arpón (Spear) Se utiliza para la pesca
interna en un diámetro definido.
Rabo' e rata (Taper
Tap)
Pescante interno sin dispositivo de
liberación es el así llamado Pescante Rabo de Rata (Taper Tap) Constituye un macho de tarraja o simplemente un macho
cónico, utilizado en casos en los que no hay suficiente espacio en el hueco
como para usar un pescante de enganche exterior y la habilidad para pescar
puede ser provista por esta herramienta que entraría en el diámetro interno del
pescado agarrándose firmemente. El pescante rabo de rata está construido para
pasar por dentro del pescado y hacerle roscas ejerciendo un torque a la sarta
de pesca con la ayuda de la mesa rotatoria. Este agarre es tan efectivo que
solo se soltara una vez que esté en superficie y se desacople con una llave
hidráulica.
Estos pescantes, internos y externos,
cuando atrapan al pescado no producen sellamiento o hermetismo necesario para
forzar la circulación a través del pescado; en consecuencia, solo circulan por
arriba del pescado a través de orificios apropiados por la misma sección de
atrapamiento.
Uso Pescante tipo
Rabo e´rata ( Taper Tap )
·
Se debe elegir el pescante
más adecuado, tomando en cuenta: el diámetro interno del pez, el diámetro
inferior del cono del pescante, la longitud del cono y el diámetro exterior del
pez.
·
Antes de llegar al pez hay
que anotar el peso de la sarta
·
Bajar el pescante hasta
tener de 500 a 1000 lbs de sobrepeso
·
Verificar si las medidas son
correctas, de lo contrario, levantar el pescado y repetir la operación
·
Girar la tubería (a la
derecha en caso de estar usando tubería derecha y a la izquierda en caso de que
esta sea izquierda), manteniendo el peso sobre el pescado.
·
.A medida que gira la
tubería observe el indicador. Si el pescante está haciendo rosca, o sea,
agarrando el pescado, deberá indicar un aumento de peso en comparación con el
peso inicial de la sarta antes de pescar.
·
Continué girando la tubería
hasta que está entre en torsión. combine la rotación de la tubería con el
descenso progresivo de la misma.
·
Levante y saque la tubería,
si el indicador registra un aumento de peso, lo cual es indicio de que se ha
agarrado el pescado.
Pescante Tipo arpón (Spear)
•
es una herramienta para sujeción interna usada para
recuperar tubería en el pozo, cuando no hay suficiente espacio anular para
sujetar el pescado con overshot (por ejemplo, revestimiento o drillcollars de
diámetro grande caídos en huecos estrechos).
•
El Spear se conecta al
extremo inferior de la sarta y se baja hasta dentro del pescado. Cuando se
aplica torque y / o peso a la sarta, las uñas se expanden para sujetar
firmemente la tubería por dentro. Entonces se puede sacar la herramienta y la
tubería hacia la superficie.
•
Hay Spear para cable de
registros, se usa para pescar cable que se haya roto y quedado dentro del pozo.
Tiene uñas que se usan para sujetar el cable.
Uso del
pescante tipo arpón (spear)
·
Bajar la herramienta con las
cuñas cerradas
·
. Antes de tocar el pescado,
anotar el peso de la sarta
·
Tocar suavemente y maniobrar
hacia la derecha si es necesario para que el pescante se introduzca en el
pescado.
·
Rotar la tubería una
fracción de vuelta a la derecha
·
Levantar la tubería
lentamente y observar el indicador, si registra un aumento de peso, es
indicación de que el pescado esta agarrado.
·
Si el pescado no está libre,
hay que soltar el pescante y usar alguna operación para soltar herramienta
auxiliar.
Herramientas de Pesca
Externa
Son aquellas herramientas que se
utilizan para recuperar el pescado a través de su diámetro externo. Entre estas
herramientas se encuentran: el pescante de agarre externo (overshot), el
pescante de agarre corto (short catch), pescante tipo tarraja hembra (Die
collar). Esta herramienta se utiliza, cuando hay suficiente espacio anular para
sujetar el pescado.

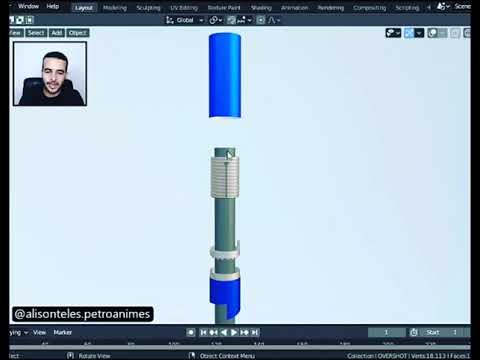

El overshot se instala en el extremo inferior
de la tubería y se baja al pozo hasta encima del pescado. Un dispositivo de
fricción dentro del overshot, usualmente una canasta o una grapa en espiral
sujeta firmemente la tubería para así llevarla a superficie.
Uso
del Pescante tipo Overshot
·
Antes de tocar con el
pescante la parte superior del pescado debe anotarse el peso de la sarta
registrado en el indicador
·
Se gira la tubería hacia la
derecha si es pescante derecho y hacia la izquierda si es izquierdo y se hace
descender gradualmente el pescante sobre el pescado, siendo muy importante
combinar la rotación con el descenso, hasta encontrar alguna oposición.
·
Una vez que no se pueda
bajar más, la rotación debe detenerse, a fin de que
·
se elimine la torsión a la
derecha adquirida en el paso 2.
·
Se levanta la tubería
lentamente aplicando tensión sobre el pescado.
·
Se observa el indicador de
peso. Si hay aumento con respecto al peso de la sarta antes de pescar es señal
de que el pescado está agarrado.
Pescante de agarre corto (Short Catch)
Es
una variedad del “overshot” se utiliza cuando los puntos de pesca tienen una
longitud crítica (corta). A diferencia del “overshot” solamente está compuesto
de un “bowl” y un “top sub”. La configuración interna del “bowl” es cónica con
espirales y al momento de la tensión éste se contrae para adherirse al pescado.
Pescante tipo Tarraja hembra
(Die Collar)
Es una herramienta
para pesca externa en su parte inferior es cónica de afuera hacia adentro. Su configuración
interna es en forma de terraja permite pescar externamente en diámetros no
definidos. Existen dos tipos: el tipo “A” al cual no se le puede adaptar
campanas y el tipo “B” el cual tiene rosca en su parte inferior para adaptarle
una campana.
Herramientas para Fresar
Las
herramientas de fresar se utilizan para eliminar o corregir todas aquellas
superficies que obstaculicen la operación en el pozo.
Zapatas
Usadas primordialmente para remover arena,
sedimentos de corrosión o asfáltenos que tengan atascado un determinado equipo.
En este caso se corren con una sarta de tubos lavadores (Wash Pipe), no mayores
de 12 unidades para penetrar a través de las juntas que conecten al equipo
atascado.
También se usan para millar sobre
tapones y empacaduras a fin de facilitar la pesca posterior de estos.
Fresadoras Pilotos
Este
tipo de fresadoras se utiliza para fresar tuberías de lavado (wash pipe),
tuberías de revestimiento, tuberías de producción, tuberías de perforación etc.
Las fresadoras pilotos eliminan el
costo y el tiempo requerido para efectuar cortes internos e instalar arpones y
martillos.
Fresadoras Planas
Las
fresadoras planas despejan las herramientas de aplicación de cemento que se
hayan atascado o pegado en el hoyo. También pueden utilizarse para fresar
tuberías de revestimiento y de perforación.
Tuberías
Lavadoras (Wash Pipe)
Son tuberías que
combinadas con zapatas permiten el lavado de tuberías y herramientas atascadas
por derrumbe o arenamiento para facilitar su recuperación desplazándose a
medida que la arena va saliendo por efecto de bombeo de fluido y la rotación de
la tubería de lavado. Estas herramientas consisten de una herramienta conectora
de lavado y desenrosque, varias juntas de tubería de lavado (cuyo diámetro
deberá ser ligeramente inferior que el del hoyo) y una zapata rotatoria que va
colocada al final de la junta inferior de la tubería de lavado.
Herramientas para Corte
Son
aquellas herramientas que se emplean para cortar todo tipo de tubería (casing
“liner” tubing y ensamblaje de perforación o reparación).
Se clasifican en herramientas de
acuerdo al tipo de pesca:
- Herramientas de corte interno
- Herramientas de corte externo.
Herramientas de Corte Interno
Existen diferentes
variedades según el fabricante, pero en general se utilizan para realizar
cortes internos. Una vez que se han alcanzado la profundidad de corte la herramienta
se opera girando a la derecha para que el cono de cuña impulse las cuchillas
hacia arriba y afuera, de esta forma se adhieren las tuberías. Estas cuchillas realizan
el corte mediante la aplicación de peso y
rotación hacia la derecha. Para liberarlas se
levanta la sarta y al contraerse volverán las cuchillas a su posición original.
Herramientas de Corte
Externo
Se utiliza para
realizar un corte externo a cualquier tubería en el pozo. Para
operar esta herramienta es necesario primero
localizar la profundidad de
Juntas por debajo de las cuales se realizará el
corte mediante un
movimiento de rotación.
Herramientas para
recuperación de empacaduras (Packer Picker)
Camarita o Bloque de
Impresión
Es una pieza de plomo de fondo plano y
circular completamente lisa, con acoplamiento para la tubería de perforación o
producción y con un orificio de circulación. Su función es tomar impresión
aproximada del tope del pescado. Se introduce en el pozo mediante guaya. En
caso donde requiera mayor precisión, se introduce con la tubería. Para tomar la
impresión es necesario tocar una sola vez el tope del pescado. La forma del
tope vendrá impresa en el plomo y su interpretación quedara a criterio del
operador especialista en pesca. (si está centrado o recostado en la pared) y
así se determina la herramienta a emplear para la pesca.
Herramientas
Magnéticas
El pescante magnético es el mejor
medio para recobrar objetos que tengan atracción magnética en los pozos. El
pescante magnético permite circulación completa y está en existencia completa
en medidas de 1” a 14” de diámetro externo, son capaces de levantar de 5 a 3000
lbs dependiendo del tamaño
Cesta sobre Mecha o
Fresa
Se usa para recoger virutas de
hierro, cemento o materiales perforábles. Esta cesta evita el tener que
realizar un segundo viaje para recolectar los cortes con otra herramienta una
vez terminada la operación de fresado. Como el espacio entre la cesta y la
pared del hoyo es estrecho hasta la parte inferior de la cesta, el flujo del
fluido viaja con rapidez y puede arrastrar consigo los desperdicios por encima
de la cesta y estos caen dentro de la misma para ser recuperados al sacar la
mecha o la fresa.
Martillos
De igual forma que cuando se está perforando,
los martillos de pesca se usan para proporcionar golpes fuertes contra la
tubería pegada u otro pescado sujeto a un overshot con el fin de liberarlo. En
un ensamblaje de pesca, el martillo va directamente sobre la herramienta de
pesca.
El martillo acelerador puede ubicarse encima
del martillo en una sarta de pega para intensificar el golpe. El movimiento
hacia arriba comprime una carga o fluido o gas y cuando se mueve el martillo la
expansión del fluido o gas en el acelerador amplifica el efecto del golpe.
Hidráulicos
Es un percusor de tiro recto, que
funciona mediante una combinación de principios mecánicos hidráulicos comprobados.
No es necesario ajustar ni graduar
la herramienta antes de meterla en el pozo, ni después de haber atrapado el
pescado, no estorba las acciones de los pescantes, se pueden tensionar o
empujar sin sufrir daño alguno. Debido al sistema hidráulico del precursor, el
aceite que contiene no puede escapar.
Dentro del percusor, al aceite
hidráulico lubrica constantemente todas las piezas móviles, con lo que aumenta
la resistencia al desgaste.
Se conecta la combinación con el
martillo mecánico (encima de este), por debajo de las barras de peso de la
sarta.
Mecánicos
Llamado
tijera o bumper sub, se compone de dos partes, la caja fija y el mandril
viajero. Se trata de una herramienta cuyas partes están mecánicamente
insertadas y es accionado cuando una vez tensionado la sarta, dejamos caer
libremente el peso sobre el pescado, originando el golpe seco hacia abajo. También
se puede usar cuando se perfora en formaciones con posibilidad de derrumbe o
pega con el fin de poder liberar la sarta en caso de necesidad.
Juntas de seguridad (Safety Joints)
•
Las juntas de seguridad son
juntas con rosca de paso ancho que se instalan en algún punto predeterminado en
un ensamblaje de pesca (generalmente directamente encima de la herramienta de
pesca) En el caso que un pescado no se pueda sacar y que la herramienta de
pesca quede sujeta a él, la junta de seguridad puede ser soltada fácilmente al
rotar la sarta en sentido antihorario. Hay que recordar que ahora el pescado
incluye el pescado anterior más la
•
herramienta de pesca y la
junta de seguridad.
Canasta para chatarra (Junk
Basket)
•
Una canasta para chatarra se
posiciona inmediatamente encima de la broca para que recoja la chatarra que pueda
dañar la broca. Para que recoja la chatarra que está en el fondo del hueco, se
baja la broca hasta casi el fondo, luego se conectan las bombas de lodo para
que el flujo levante la chatarra, y por último, se detienen las bombas para que
la chatarra caiga dentro de
•
la canasta. Este
procedimiento se repite varias veces y luego, al sacar la sarta, se determina
si toda la chatarra se ha pescado.
•
La canasta para chatarra de
circulación inversa, también se ubica sobre la broca, usa la circulación
inversa para crear un vacío en forma que la chatarra vaya hacia el fondo del
hueco y luego sea succionada dentro de la canasta.
•
Una canasta del tipo de
dedos usa unos ganchos en forma de dedos que se mueven accionados por el peso
al que se somete la herramienta y atrapan la chatarra dentro de la canasta.
•
Una canasta del tipo de
núcleo, es un dispositivo que corta un núcleo alrededor del pescado. Tiene dos
conjuntos de ganchos, uno para cortar el núcleo y otro para que lo sostenga
mientras se saca la tubería.
Imán de pesca (Fishing
Magnet)
•
Está diseñado para recuperar
chatarra metálica. Pueden ser de imán permanente o corrido con el cable de
registros. Tienen conductos por entre los que circula el lodo, y faldas para
evitar que la chatarra golpee la pared del pozo al ir saliendo.
•
Obviamente para pescar
pequeños trozos de chatarra esto es lo más adecuado, en cambio tubería y
herramientas pesadas requieren diferentes procedimientos.
Un moledor (mill)
•
es una herramienta de fondo
con superficies extremadamente resistentes, cortantes y duras para moler y
cortar metal. Si se ha dañado el tope de un pescado, esta superficie puede ser
pulida o reparada con un moledor de estos (puliendo las irregularidades) Esto
asegura que la herramienta de pesca adecuada pueda asegurarse firmemente al
pescado.
•
Las herramientas para moler
también se utilizan para moler pescados que estén pegados y no puedan ser
pescados por métodos convencionales.
Pesca
– Causas e indicaciones.
•
Un pescado es un
objeto indeseable en el pozo, el cual debe ser recuperado, apartado eliminado o
molido antes de proseguir con la perforación.
•
El proceso de recuperación
de un pescado del pozo se llama pesca.
•
Es una operación muy
importante que requiere equipo especial dentro de la sarta de perforación para
ser bajado dentro del hueco para que atrape y saque al pescado. Si el pescado
no puede ser recuperado, será necesario cementar y desviar el pozo.
Puede haber varias causas
para que ocurra un pescado:
•
Falla en la tubería
La
fatiga del metal puede causar que la tubería, los drillcollars o el
revestimiento se tuerza y / o se rompa. Toda la tubería y herramientas debajo
de la rotura deben ser pescadas antes de poder proseguir con la perforación. El
sitio donde ha fallado la tubería puede identificarse por la baja súbita en el
peso de la sarta y en la presión de bombeo.
•
Pega de tubería
La tubería, los
drillcollars, o el revestimiento que se hayan pegado pueden fallar en forma
imprevista debido a sobre tensión durante los intentos para liberar la pega. En
otros casos, puede ser necesario soltar o romper la tubería para liberarla.
Todo el equipo y tubería debajo del punto de rotura deberá ser pescado para
poder continuar con la perforación.
•
Falla de la broca
Una falla mecánica de
la broca puede ocasionar que se caigan conos, dientes o rodamientos y caigan
dentro del pozo. Esto puede ser identificado por la inhabilidad para perforar.
•
Chatarra en el Hueco
Chatarra como
herramientas (llaves, tuercas y tornillos) y otros objetos relativamente
pequeños (como los elementos de disparo del corazonamiento de pared) que puedan
caer dentro del pozo deben ser pescados antes de poder seguir perforando.
Algunas veces, si la chatarra es poca, puede ser molida por la broca, aunque si
puede dañar la broca debe ser sacada fuera del pozo.
•
Cable de registros roto
Si
se somete a cargas excesivas, puede romperse el cable de registros, con la
pérdida consecuente de herramientas y cable, lo cual debe ser removido del pozo
antes de poder continuar registrando o continuar con cualquier otra operación
de perforación.
•
Los Cables
Eléctricos
Además de las herramientas básicas que se
utilizan en la limpieza de pozos también nos vemos precisados a usar una serie
de servicios con cables eléctricos tales como:
•
Detección del punto libre
•
Cuerda explosiva
•
Cortador a Chorro
•
Cortador químico
•
Detección del
Punto Libre
Es un dispositivo especial
que se introduce dentro de la tubería para saber a que profundidad está
atascada. El dispositivo se introduce por medio de un cable de acero, el cual
se va midiendo a medida que baja las lecturas de los impulsos eléctricos de los
contactos del instrumentos pueden ser observados en la superficie. Estos impulsos
variaran cuando los contactos se hallen por encima del punto de aferramiento de
la sarta, cuando el tubo es sometido a esfuerzos de tensión o torsión.
Por medio del back-off (desenrosque de
la tubería), se puede sacar la parte de la sarta que esté libre. La parte que
esté pegada, el pescado, que ha quedado en el hueco puede ser lavada o
recuperada usando alguna de las varias herramientas de pesca.
•
Cuerda Explosiva
Es utilizada para el
desenrosque o “Back Off” eléctrico, consiste en armar un tramo de explosivos
“Primacord” el cual se hará explotar mediante un detonador eléctrico. El
explosivo se introduce dentro de la sarta atascada hasta la profundidad
deseada, frente al acoplamiento de la tubería, según lo señale el indicador de
cuellos en la parte superior del conjunto. Se aplican de cinco a siete vueltas
de torsión a la izquierda, se asegura la sarta en la superficie y se hace
explotar la carga para lograr el desenrosque.
•
Cortador a
Chorro
Es una herramienta de corte
explosivo de carga moldeada. La fuerza explosiva del disparo se concentra
literalmente en la desintegración del metal de la tubería para hacer un corte
transversal.
Esto
provocara un ligero reborde o abocinamiento al realizarse el corte, pero no
dañara la sarta de tubería externa.
•
Cortador Químico
Es un dispositivo eléctrico que utiliza una
descarga de ácido muy fuerte para hacer un corte suave, sin reborde, ni
distorsión del metal. La acción del corte es estrechamente controlada, por lo
tanto la tubería de revestimiento no se dañará, ni las herramientas de pesca se
pegaran, si se hace una operación libre de desperdicios inmediatamente después
del corte químico o sea realizar una buena “circulación“al momento de realizar
dicho corte.
Medidas de Seguridad
para Operaciones de Pesca
•
Una
vez que se haya concluido el ensamblaje de la sarta de pesca, debe realizarse
una verificación de todas las juntas o conexiones para asegurar que se
encuentran debidamente aseguradas, de esta forma se evita el riesgo de una
soltadura que pueda originar otro pescado.
•
Es
muy importante observar los procedimientos de trabajo seguros, por cuanto el
proceso implica realizar esfuerzo físico para realizar el torque en la conexión
de la tubería.
•
Es
importante tener presente la máxima tensión a la que puede estar sometido el
equipo del taladro (cabria, tubería, guaya y herramientas)
•
Es
importante evitar llegar al límite de resistencia de las capacidades. Es
conveniente dejar un margen de seguridad del 15 – 25%. A mayor uso de tubería
mayor margen de seguridad.
•
Es
importante considerar los procedimientos seguros de trabajo, por cuanto el
esfuerzo físico que se emplea para trabajar con herramientas de torque pueden
generar daños a las personas, al equipo o a las herramientas.
•
Entre
los procedimientos de trabajo seguros debe considerarse el uso de las llaves de
aguante con aseguradores (guayas para aguantar esfuerzos que se aplican).
•
De
utilizar calibradores y/o vernier internos y externos es muy importante tener
presente que toda herramienta que baje al pozo debe ser calibrada y medida.
Este control simplificara las operaciones en caso de algún inconveniente
durante la pesca.
•
El Spear se conecta al
extremo inferior de la sarta y se baja hasta dentro del pescado. Cuando se
aplica torque y / o peso a la sarta, las uñas se expanden para sujetar
firmemente la tubería por dentro. Entonces se puede sacar la herramienta y la
tubería hacia la superficie.
•
Hay Spear para cable de
registros, se usa para pescar cable que se haya roto y quedado dentro del pozo.
Tiene uñas que se usan para sujetar el cable.
Uso del
pescante tipo arpón (spear)
·
Bajar la herramienta con las
cuñas cerradas
·
. Antes de tocar el pescado,
anotar el peso de la sarta
·
Tocar suavemente y maniobrar
hacia la derecha si es necesario para que el pescante se introduzca en el
pescado.
·
Rotar la tubería una
fracción de vuelta a la derecha
·
Levantar la tubería
lentamente y observar el indicador, si registra un aumento de peso, es
indicación de que el pescado esta agarrado.
·
Si el pescado no está libre,
hay que soltar el pescante y usar alguna operación para soltar herramienta
auxiliar.
Herramientas de Pesca
Externa
Son aquellas herramientas que se
utilizan para recuperar el pescado a través de su diámetro externo. Entre estas
herramientas se encuentran: el pescante de agarre externo (overshot), el
pescante de agarre corto (short catch), pescante tipo tarraja hembra (Die
collar). Esta herramienta se utiliza, cuando hay suficiente espacio anular para
sujetar el pescado.
El overshot se instala en el extremo inferior
de la tubería y se baja al pozo hasta encima del pescado. Un dispositivo de
fricción dentro del overshot, usualmente una canasta o una grapa en espiral
sujeta firmemente la tubería para así llevarla a superficie.
Uso
del Pescante tipo Overshot
·
Antes de tocar con el
pescante la parte superior del pescado debe anotarse el peso de la sarta
registrado en el indicador
·
Se gira la tubería hacia la
derecha si es pescante derecho y hacia la izquierda si es izquierdo y se hace
descender gradualmente el pescante sobre el pescado, siendo muy importante
combinar la rotación con el descenso, hasta encontrar alguna oposición.
·
Una vez que no se pueda
bajar más, la rotación debe detenerse, a fin de que
·
se elimine la torsión a la
derecha adquirida en el paso 2.
·
Se levanta la tubería
lentamente aplicando tensión sobre el pescado.
·
Se observa el indicador de
peso. Si hay aumento con respecto al peso de la sarta antes de pescar es señal
de que el pescado está agarrado.
Pescante de agarre corto (Short Catch)
Es
una variedad del “overshot” se utiliza cuando los puntos de pesca tienen una
longitud crítica (corta). A diferencia del “overshot” solamente está compuesto
de un “bowl” y un “top sub”. La configuración interna del “bowl” es cónica con
espirales y al momento de la tensión éste se contrae para adherirse al pescado.
Pescante tipo Tarraja hembra
(Die Collar)
Es una herramienta
para pesca externa en su parte inferior es cónica de afuera hacia adentro. Su configuración
interna es en forma de terraja permite pescar externamente en diámetros no
definidos. Existen dos tipos: el tipo “A” al cual no se le puede adaptar
campanas y el tipo “B” el cual tiene rosca en su parte inferior para adaptarle
una campana.
Herramientas para Fresar
Las
herramientas de fresar se utilizan para eliminar o corregir todas aquellas
superficies que obstaculicen la operación en el pozo.
HERRAMIENTAS DE PESCA EN POZOS
