La pesca en la industria petrolera es toda aquella operación que tiene
como propósito recuperar objetos, herramientas o equipos que se
encuentran impidiendo la continuidad de las operaciones.
Operaciones de Pesca en Hoyo Desnudo
DESPERDICIOS |
|
|
TUBERIA DE PERFORACION |
|
|
TUBERIAS ATASCADAS |
|
|
QUE ES PESCA?
Pesca es la tecnología de remover cualquier objeto no deseado (pescado) del pozo.

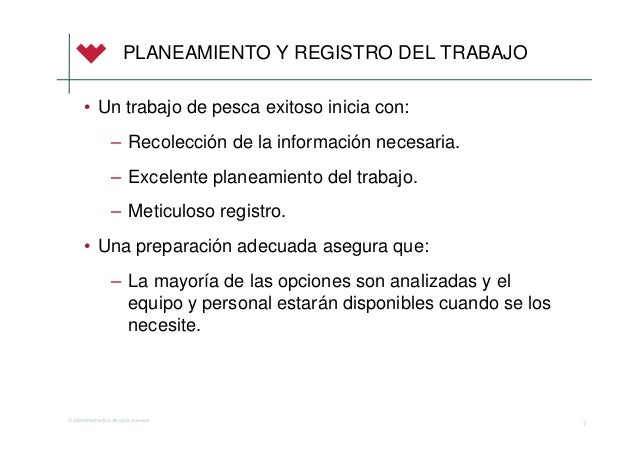

PLANEAMIENTO Y REGISTRO DEL TRABAJO
• Un trabajo de pesca exitoso inicia con:
– Recolección de la información necesaria.
– Excelente planeamiento del trabajo.
– Meticuloso registro.
• Una preparación adecuada asegura que:
– La mayoría de las opciones son analizadas y el equipo y personal estarán disponibles cuando se los necesite.

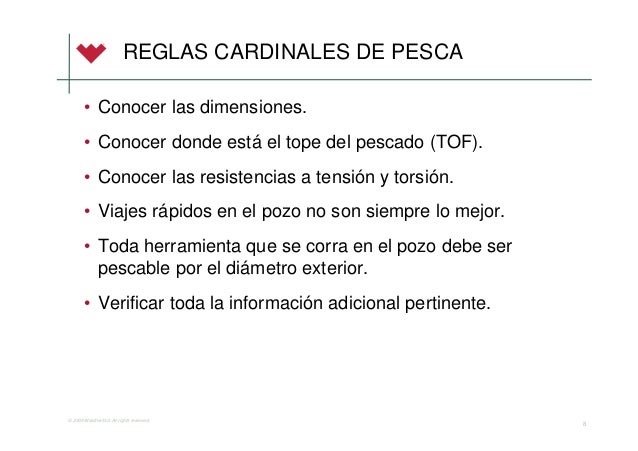

REGLAS CARDINALES DE PESCA
• Conocer las dimensiones.
• Conocer donde está el tope del pescado (TOF).
• Conocer las resistencias a tensión y torsión.
• Viajes rápidos en el pozo no son siempre lo mejor.
• Toda herramienta que se corra en el pozo debe ser pescable por el diámetro exterior.
• Verificar toda la información adicional pertinente.

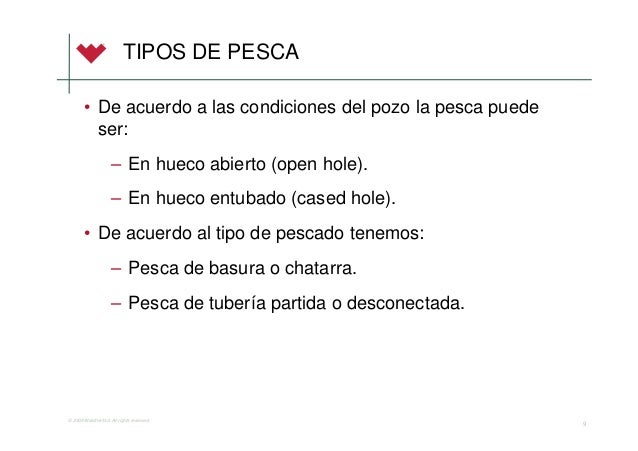

TIPOS DE PESCA
• De acuerdo a las condiciones del pozo la pesca puede ser:
– En hueco abierto (open hole).
– En hueco entubado (cased hole).
• De acuerdo al tipo de pescado tenemos:
– Pesca de basura o chatarra.
– Pesca de tubería partida o desconectada.
Pesca es la tecnología de remover cualquier objeto no deseado (pescado) del pozo.
PLANEAMIENTO Y REGISTRO DEL TRABAJO
• Un trabajo de pesca exitoso inicia con:
– Recolección de la información necesaria.
– Excelente planeamiento del trabajo.
– Meticuloso registro.
• Una preparación adecuada asegura que:
– La mayoría de las opciones son analizadas y el equipo y personal estarán disponibles cuando se los necesite.
REGLAS CARDINALES DE PESCA
• Conocer las dimensiones.
• Conocer donde está el tope del pescado (TOF).
• Conocer las resistencias a tensión y torsión.
• Viajes rápidos en el pozo no son siempre lo mejor.
• Toda herramienta que se corra en el pozo debe ser pescable por el diámetro exterior.
• Verificar toda la información adicional pertinente.
TIPOS DE PESCA
• De acuerdo a las condiciones del pozo la pesca puede ser:
– En hueco abierto (open hole).
– En hueco entubado (cased hole).
• De acuerdo al tipo de pescado tenemos:
– Pesca de basura o chatarra.
– Pesca de tubería partida o desconectada.
Operaciones de Pesca

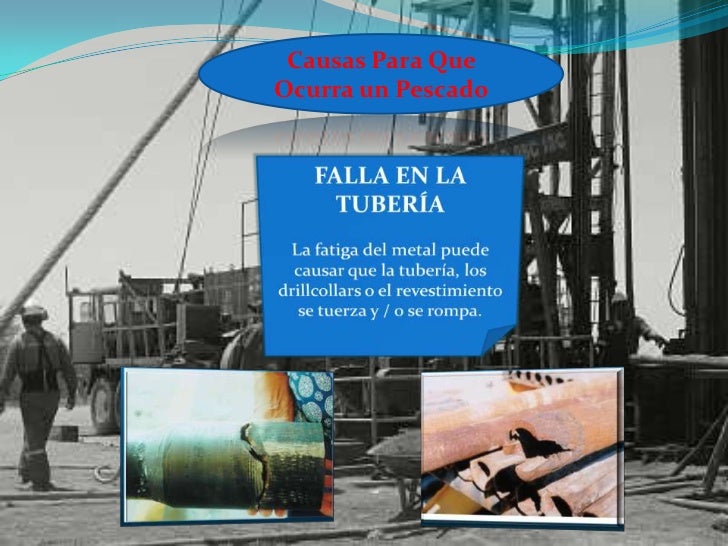

Causas Para Que Ocurra un Pescado
Técnicas de Pesca
Herramientas Utilizadas durante las Operaciones de Pesca
Causas Para Que Ocurra un Pescado
Técnicas de Pesca
Herramientas Utilizadas durante las Operaciones de Pesca
Tecnicas de Recuperación de Herramientas: Determinación del Punto Libre
Objetivo• Método práctico y seguro
• Determinar la profundidad o punto libre en la sarta
• Desenroscar la TP (Back off)
Determinación del punto libre
- Conceptos generales
• Intensidad del Esfuerzo “S”
Esfuerzo por unidad de área debido a una fuerza “F” (libras), produciendo tensión, compresión o corte sobre un área “A” (pulgadas cuadras) S = F/A (lbs/in2)
•Límite Elástico
Esfuerzo por debajo del punto elástico. En este caso, las deformaciones son directamente proporcionales a las fuerzas que las producen (Aplicación de la Ley de Hooke’s)
•Punto Cedente :Esfuerzo por encima del cual ocurre la deformación plástica permanente con poco o ningún incremento del esfuerzo
• Último Esfuerzo : Esfuerzo máximo que puede ser producido antes de que se produzca la ruptura
• Deformación : Elongación por unidad de longitud de una barra o tubo. La deformación puede ser de tensión o compresión
• Modulo de Elasticidad “E” : Factor de proporcionalidad entre el esfuerzo y la deformación dentro del límite elástico del material E = P/A e/L (lbs/in2)
Técnicas de Recuperación de Herramientas: Desenrosque
Objetivo
Desenroscar o desconectar (back-off) la TP en el punto libre de una forma práctica y segura.
Equipos y Herramientas
• La unidad o camión de registro.
• El cable o guaya de registro.
• El localizador de collares (CCL).
• Las cargas detonantes.
• Las barras de peso.
• Las cuñas y las llaves de potencia.
Normas de Seguridad
Garantizan la integridad física del Personal, la protección y preservación del medio ambiente y de los equipos
• Realizar reunión pre-operacional con todo el Personal :
• Well Site Supervisor
• Jefe de equipo.
• Especialista de pesca.
• Jefe de la unidad o compañía de registros.
• Cuadrilla del equipo de perforación.
• Cuadrilla de la compañía de registro.
La agenda de la reunión deberá indicar:
• Puntos críticos y peligros,
• barreras del trabajo.
• Indicar los responsables de cada una de las tareas
• Elaborar un reporte escrito de todos los aspectos tratados en la reunión.
•Revisar previamente los siguientes equipos: Equipo de manejo de la TP: llaves de potencia, las cuñas y el cable de soporte
• Operar cuidadosamente las cargas detonantes
•Apagar los radios, teléfonos celulares y equipos de comunicaciones
•Amarrar las cuñas y el elevador para evitar el giro brusco de la TP y la ruptura del cable eléctrico
Especificaciones técnicas de las TP y del ensamblaje de fondo (BHA) recomendados por los fabricantes:
• Torques y Tensiones máximos de trabajo,
• Diámetros internos, externos,
• Pesos y conexiones de cada junta y herramientas.
Procedimiento Operacional
• Seleccionar punto de desconexión (registro del punto libre)
• Re-apretar TP según torsión de apriete (make up torque) de TP más débil
• Utilizar una vuelta/1000 pies al punto libre determinado (pozos verticales)
• Colocar TP sobre cuñas en peso neutro
• Rotar TP a la derecha hasta alcanzar 50% de la torsión de apriete. Utilizar la mitad del número de vueltas calculadas
• Aguantar torque y retirar las cuñas
• Transmitir torque hasta fondo moviendo TP hacia arriba y hacia abajo en un espacio de +/- 4 pies
• Colocar nuevamente TP sobre cuñas y liberar torque
• Se permite que la TP libere torque (dejándola girar hacia la izquierda)
• Si no regresa la misma cantidad de vueltas aplicadas, significa que el torque ha sido absorbido por la TP (se ha re- apretado en ciertos puntos)
• Repetir la operación y alcanzar el número total de vueltas calculadas. No exceder el torque de apriete de la TP • Transmisión de Torque Izquierdo
• Colocar TP sobre cuñas en peso neutro
• Rotar TP a la izquierda el número de vueltas calculadas • Aguantar torque y retirar las cuñas
• Transmisión de Torque Izquierdo
• Transmitir el torque moviendo la tubería hacia arriba y abajo.
• Colocar TP sobre cuñas, sin liberar torque, en el peso neutro referido al punto donde se piensa hacer desconexión.
• Asegurar que no quedar en compresión, aplicando +/- de 3000 a 5000 lbs adicionales de tensión, antes de colocar las cuñas.
• Amarre los brazos de la cuña con una cuerda.
• El peso neutro en punto de desconexión puede ser calculado con base en la geometría del agujero y a la estimación de la componente vertical del peso de la sarta
• Armar carga detonante "Primacord" de acuerdo a la recomendación de la compañía de wireline
• Correr carga detonante junto con localizador de collares y mediante correlación de uniones
• Ubicar herramienta en el punto donde se va a realizar la desconexión.
• Enganchar elevador en el cuello del Tubo (por debajo del acoples de la conexión) .
• verificar que quede completamente libre (sin soportar carga).
• Detonar cargas explosivas y verificar pérdida del torque en el sensor .
• Levantar herramienta con las carga detonada unos 200 pies
• Girar unas 3 ó 4 vueltas a la izquierda para verificar la desconexión.
• En algunas oportunidades es necesario ayudar a la desconexión en forma mecánica.
• Levantar TP +/- 10 a 15 pies y verificar peso de sarta para constatar la desconexión.
• Sacar herramienta de Back-off hasta superficie,
• Encender radios de comunicaciones, teléfonos y celulares.
• Sacar TP hasta el zapato. • Desarmar poleas de la unidad de registros.
• Continuar sacando la TP hasta superficie, evitando que gire por debajo de cuñas.
• Verificar el estado ó condición de la rosca (pin) por donde se hizó la desconexión.
Nota: En operaciones con TP se requiere el suministro de una unión giratoria de cable para evitar que el cable se entorche cuando se levanten las cuñas.
Cálculos
• Datos de operación
• Punto de pega @ 7616 pies MD (estabilizador de 8-1/4”)
• Fondo @ 7713 pies MD
• Barrena @ 7689 pies MD
• Desconexión @ 7488 pies MD (4 juntas de HWDP 5” parcialmente libres por encima del estabilizador).
• Datos de operación
• Se aplicó y trabajó torque a la derecha por etapas (8 vueltas), para luego liberarlo gradualmente.
• Posteriormente, se aplicó torque izquierdo por etapas, reciprocando TP a fin de transmitirlo al punto de desenrosque ( Se dejaron 6 vueltas).
Técnicas de Recuperación: Corte de Tubulares
• Generalidades
• Se usa cuando la tubería no puede liberarse con martillo o desenrosque.
• Tipos de cortadores
• Mecánico / Hidráulico
• Interno • Externo
• Químico
• De chorro
Corte mecánico
Operación
• Correr el cortador hasta la profundidad de corte
• levantar la sarta de pesca hasta localizar una conexión que las cuñas, trinquetes o retenedores de resorte enganchen (cortador externo) o rotar la tubería para activar las cuñas en el contador interno.
• Si el cortador es interno, estirar la sarta de pesca, haciendo que las cuchillas se pongan en posición de corte, si es interno aplicar peso
• Rotar lentamente la herramienta (30 a 40 RPM) bajo el esfuerzo aplicado hasta que la tubería se corte
• Una caída de presión indicará que el corte está realizado.
• Corte hidráulico
Operación
• Correr el cortador hasta la profundidad de corte
• Circular hasta obtener unos 500 psi de caída de presión en el cortador, con lo cual abrirá las cuchillas
• Levantar lentamente la sarta para localizar la conexión más cercana
• Bajar unos 5 metros y realizar el corte • una caida de presión indicará que el corte está realizado
• Corte Químico
Equipo
•Unidad de cable eléctrico o tubería flexible con cale eléctrico (Inclinaciones > a 60°).
•Localizador de acoples (CCL)
•Cortador químico
•Barras de peso.
Normas de Seguridad
• Uso obligatorio de EPP.
• Manipulación segura de explosivos y químicos.
• Búsqueda de corrientes parásitas por encima de 3 ohmios
• Apagar radios, celulares y medios de comunicación
• Despejar y acordonar las áreas de influencia
• Disponer en lugar visible de un equipo de primeros auxilios
• Corte Químico de Tubulares
Normas de Seguridad
• Realizar reunión pre - operacional y de seguridad
• Elaborar minuta con el análisis de riesgos, puntos críticos, peligros y barreras del trabajo.
• Confirmar la máxima separación “clearance’ permitida entre la pared del tubular y el cortador químico ( ¼”).
• El cortador químico no funciona en gas.
• Asegurar que la cabeza con químicos este sumergida por lo menos 100 pies dentro del fluido.
El corte químico se usa cuando la tubería pegada gira en el agujero y es imposible aplicar torque. El cortador se baja con wireline hasta una o dos junta por encima del punto de pega.
El cortador químico dispara chorros químicos a velocidades y temperaturas altas a través de pequeños orificios. Una ventaja del cortador químico es que la tubería no se quema después del corte . Se usan para cortar tubería de producción y no TP
Principio de funcionamiento del Corte Químico
• El cortador químico es una herramienta diseñada para expulsar un flujo radial de Trifluoruro de bromo BrF3 que disuelve la TP y deja un corte uniforme que no requiere de operaciones de molienda
• Se induce una carga eléctrica la cual se transmite hasta la cabeza de ignición (detonador) ubicada en tope del ensamblaje, Instantáneamente un gas entra en combustión y genera una fuerza mecánica que acciona tres cuñas las cuales finalmente se fijan al tubular a cortar .
La presión del gas cizalla los cilindros llenos de Trifluoruro de bromo. El químico entra en contacto con un catalizador, el cual estimula una reacción violenta que genera alta presión y temperatura.
Finalmente la onda explosiva es conducida hasta un contenedor el cual esta provisto de unos orificios de bajo calibre por donde sale el químico a alta temperatura y alta presión, generando de esta forma una fusión del acero en todo el perímetro del tubular.
Ventajas del corte Químico
• No se deforma tubería. No requiere molienda “milling”
• No genera cambio en el OD e ID del punto de corte
• Mayor “stand-off” comparado con cortadores de jet’sEfectividad del corte en amplio rango de presión y temperatura de fondo.
• En pozos verticales se corre con wire line.
• Aplicable en tuberías con aleaciones de Níquel, Cromo o de alto grado.
•Efectividad del corte en amplio rango de presión y temperatura de fondo.
•En pozos verticales se corre con wire line. •Aplicable en tuberías con aleaciones de Níquel, Cromo o de alto grado.
Consideraciones Economicas para Operaciones de Pesca
Cuando se estan llevando a cabo operaciones de pesca, es necesario evaluar si vale la pena continuar con las operaciones e intentos de recuperar lo caido en el pozo, o ya es tiempo de considerar abandonar ello, y desviar , es decir, perforar un side track
Para ello es necesario tener las siguientes Consideraciones
• Conocer las herramientas, su valor y costo.
• Interacción con el proceso de Toma de decisiones entre todos los miembros del equipo.
• Evaluar que tan inciertas son las posibilidades de exito.
• Dificultad para establecer un procedimiento lógico
• Establecer los Cálculos económicos
• Determinar Posibilidad de éxito, Tiempo óptimo de Pesca y de recobro de material radioactivo
Probabilidades en Pesca
• Consultar el Desempeño y estadísticas de trabajos anterioes, considerando que la probabilidad de la ocurrencia de un evento es una medida de su incertidumbre
•Por eso se revisa Probabilidad y su información histórica de trabajos en pozos anteriores, vecinos o con casos similares. En ese caso se usa un histograma o grafica de probabilidad que muestra el numero de eventos o pegas que caen dentro de un cierto rango
Entendiendo las herramientas • Interacción con el proceso de toma de decisiones • Gran incertidumbre de éxito • Difícil de construir programas lógicos • Cálculo económico para determinar • Posibilidad de éxito • Mejor tiempo de pesca • El mejor momento de pesca para recuperar materiales radiactivos Probabilidades de pesca • Efectos y estadísticas • La probabilidad de un evento es una medida de su incertidumbre. • Probabilidad e información histórica • El histograma es un gráfico de probabilidad que muestra el número de eventos o aciertos que se encuentran dentro de un cierto rango. Entendiendo las herramientas • Interacción con el proceso de toma de decisiones • Gran incertidumbre de éxito • Difícil de construir programas lógicos • Cálculo económico para determinar • Posibilidad de éxito • Mejor tiempo de pesca • El mejor momento de pesca para recuperar materiales radiactivos Probabilidades de pesca • Efectos y estadísticas • La probabilidad de un evento es una medida de su incertidumbre. • Probabilidad e información histórica • El histograma es un gráfico de probabilidad que muestra el número de eventos o aciertos que se encuentran dentro de un cierto rango.
• Desempeño y estadísticas
•La curva para la probabilidad de éxito de pesca es construida de un histograma y puede ser usada para calcular el Tiempo óptimo de Pesca
•Si la relación de costo es calculada conociendo que el Tiempo óptimo de Pesca ocurre cuando P(t) = relación de costo, el tiempo puede leerse de la curva
• Curva de Probabilidad
- De acuerdo a estudio previo de Texaco en el Golfo de México, las siguientes son unas guías regionales:
- Probabilidad de liberar tubería es función del peso del lodo, tamaño del agujero e inclinación
- La profundidad del agujero no afecta la probabilidad de liberar o recuperar la tubería
- El Tiempo es el factor mas significativo
- Mayor posibilidad de pescar si los intentos se hacen inmediátamente Suspender los intentos después de 96 hrs. del momento de pega
Las profundidades son independientes de los cálculos. Es útil tenerlas registradas para validar las veces entradas, particularmente si los resultados se imprimen. La fórmula de relación de costo requiere de un costo de pesca por hora. El costo de pesca es ingresado como costo diario y la sumatoria es el subtotal de costo fijo por día. Este subtotal es dividido por 24 para obtener el costo por hora de pesca requerido en la formula de relación de costo. Los espacios en blanco se suministran si se quiere adicionar costos fijos y los cuales se incluyen en la suma del subtotal. Los valores en azul son formulas y cambian automáticamente con su información Introducir los valores en las celdas grises
El costo del desvío está compuesto de dos cosas: los costos fijos asociados y el tiempo transcurrido entre el momento de la decisión para desviar hasta que la profundidad original es alcanzada . Existen algunos costos fijos comunes asociados con el desvió (Tapón/Abandono). En el caso donde el Tapón/Abandono a través de la TR sea requerido, los costos adicionales serán agregados en los espacios en blanco suministrados. Si un tapón de cemento falla, el costo debe ser ajustado. Por ejemplo, si se requirieron 3 intentos para Tapón/Abandono, los costos deben ser ajustados.
El factor de contingencia ayudará a calcular un mínimo y un máximo Tiempo óptimo de Pesca dependiendo de la confianza de los tiempos.
Por ejemplo, entrando 10 nos dará =/- 10% sobre los tiempos. Los costos serán 100% precisos.
El tiempo requerido para el desvío y para la re-perforación de la profundidad original tiene una secuencia operacional. Los tiempos descritos a la izquierda son una guía para el detalle de tiempos. El procedimiento para esta situación puede utilizar alguno o todos los pasos. Si alguno no aplica, simplemente no entre ningún valor o ingrese 0. Si hay pasos adicionales, ingrese la descripción de la actividad y su correspondiente tiempo. La opción de desvío asume 100% de éxito, puesto que históricamente, el factor de riesgo es mas bajo que para pesca. Si, para situación particular o región es común realizar mas de 2 intentos de desvío, estos pueden ser incorporados en el cálculo. Primero, calcule el tiempo óptimo de pesca usando los tiempos y costos fijos para un intento. Repetir el cálculo, asumiendo 2,3 o aun 4 intentos de desvío para comparar los efectos sobre el Tiempo óptimo de pesca.
Herramientas Utilizadas en las Operaciones de Pesca
Clasificación de las Herramientas de Pesca
• De agarre externo
- Enchufe (overshot)
- Machuelo de caja (die collar)
• De agarre interno
- Arpón recuperable (releasing spear)
- Machuelo de espiga ó “Rabo de Rata” (taper tap)
• De agarre roscado
- Combinación tipo machuelo (screw in sub)
- Combinación con anillo de seguridad
- Piñón acanalado
• Recuperadoras de chatarra
- Cesta de circulación inversa
- Cesta pesca “fierros” (junk sub)
- Magnetos • Arpones para cable
• De lavado
- Tubería (wash pipe)
- Zapata (wash over shoe)
- Conexión impulsora (drive sub)
• De molienda
- Molinos
• De seguridad
- Soltadores de emergencia (safety joints)
• De impacto
- Martillo (fishing jar)
- Intensificador del martillo (jar intensifier)
- Golpeador (bumper sub)
- Bloque de impresión
• De corte
- Cortador mecánico (interno ó externo)
- Cortador hidráulico (interno ó externo)
Propiedades
Las siguientes propiedades están calificadas de “0” a “5”, siendo “5” la calificación óptima.
• - Agarre externo
•Enchufe (“Overshot”) serie 150
Componentes
-• Externos: limitados por el tamaño del agujero
• Conexión superior (“Top sub”) • Tazón (“bowl”) • guía
-• Internos: limitados por el tamaño de pez
• Grapa – (“grapple”) • Control de la grapa • Empaque
•Componentes externos
• Conexión superior: Enlace entre la sarta de pesca y el tazón del enchufe. • Intercambiable de acuerdo con la sarta de pesca
• Tazón : Componente más grande del enchufe • Rosca fina y fuerte superior que aloja la conexión superior • Configuración helicoidal ahusada interna que aloja la grapa • Comprime la grapa a medida que se tensiona • Rosca fina y fuerte inferior que aloja la guía
• Guía : Guía al pez para ingresar en el enchufe • Proporciona el enganche apropiado al mecanismo interno • Impide el ingreso de peces que exceden el máximo agarre • Tres tipos: estándar, sobre diseñada y gancho de pared
•Componentes internos
•Grapa tipo cesta (“basket grapple”) : Cilindro ranurado con rosca izquierda helicoidal externa •Rosca interna con hilos afilados y dirigidos hacia arriba •Asegura enganche positivo del pez •Se comprime a medida que se tensiona la herramienta •A mayor tensión mayor compresión y agarre •Se utiliza cuando el tamaño del pez es aproximadamente 1/2” menor que el máximo agarre
•Grapa tipo cesta Estándar Para peces con diámetro externo uniforme: El pez pasa completamente a través de la grapa Agarre largo: Posee tope superior interno Especial para enganchar refuerzos o acoples Agarre corto: Posee tope superior interno Dos juegos de hilos internos de diferente tamaño (superior de menor tamaño) especial para peces con secciones cortas sobre un refuerzo o acople. estándar largo - Agarre externo • Enchufe (“Overshot”) serie 150 corto
•Grapa tipo espiral • Posee forma helicoidal ahusada externa • Rosca interna con hilos afilados dirigidos hacia arriba • Enganche positivo del pez • A medida que se tensiona el enchufe, mayor es el agarre • Muy frágil por lo cual no es recomendable para martillar • Se utiliza cuando el tamaño del pez es aproximadamente 1/8” menor al máximo agarre • Normalmente se utiliza en enchufes tipo SH
•Controles de grapa tipo cesta • Liso Actúa únicamente como unidad de control de giro Se instala cuando no se requiere sello en el pez • Empacador Tiene la doble función de controlar el giro de la grapa y sellar contra el diámetro externo del pez • De molino Posee dientes dientes para pulir el tope del pez Tiene también elemento empacador liso empacador fresador - Agarre externo • Enchufe (“Overshot”) serie 150
•Control de grapa tipo espiral •Su única función es impedir el giro de la grapa •Elementos de empaque •Tipo “A” Se usa con el ensamble de grapa en espiral Proporciona sello en el diámetro externo del pez y en el diámetro interno del enchufe Se energiza con el fluido circulante Se instala inmediatamente debajo de la conexión superior Es seleccionado de acuerdo con el tamaño del pez y del enchufe Control espiral Empacador tipo “A”
•Elementos de empaque •Empacadores para control Interno: se instala en el receso interno del control de la grapa y proporciona sello al diámetro externo del pez Externo: se instala en el receso externo del control de la grapa y proporciona sello al diámetro interno del tazón Se utilizan con el ensamble de grapa tipo cesta Empacador externo
Operación
•Ensamble de la herramienta
-•Confirmar y probar el tamaño de la grapa
-•La grapa tiene una tolerancia de agarre de + 1/8”
-•Confirmar el apriete de la conexión superior
-•Instalar la grapa adecuada por la parte inferior del cuerpo, girándola a la izquierda (en la serie 150)
-•Alinear e instalar el control de la grapa •Instalar el elemento de sello
-•Conectar y apretar la guía
-•Medir la distancia: guia – base de la grapa
-•Medir la longitud de agarre de la grapa
-•En la serie 70 el enchufe se ensambla por la parte superior del cuerpo
Operación de enganche
•Bajar el enchufe hasta el tope del pez
•Romper circulación 10 m. antes
•Circular sobre el tope del pez para limpiarlo
•Tomar y registrar el peso de la sarta subiendo, bajando y rotando
•Bajar el enchufe con rotación lenta (30 a 40 RPM) a la derecha para centrar y enchufar el pez (indicado por incremento de presión)
•Parar la rotación y la circulación
•Desfogar la presión entrampada
•Aplicar unas 20 KLb. de peso par enganchar el pez
•Tensionar lentamente para comprobar que el pez se encuentra enganchado
•Levantar el pez a superficie
•No rotar la tubería a la derecha durante el viaje porque se soltará el pez
Operación de liberación
•Golpear el enchufe hacia abajo con el bumper sub
•Aplicar de 2 a 3 KLb. de peso
•Rotar el enchufe a la derecha al mínimo (20 a 30 RPM)
•Levantar la sarta lentamente
•Verificar que el peso de la sarta corresponde al peso neutro
•Sacar sarta de pesca
•Para recuperar el enchufe de un pez recuperado efectuar el mismo procedimiento desde el segundo paso.
Enchufe para varillas
Componentes
1. Conexión superior
2. Cuerpo
3. Grapa
4. Control de la grapa
5. Guía 1 2 3 4 5
Características generales
•De agarre largo (serie 10) o de agarre corto (serie 20) : diseñado para un rango específico de diámetros internos de tubería de producción • Grapas y accesorios diseñados para un tamaño definido varilla o acople • Guías del mismo tamaño del cuerpo • Adaptables para correr con varillas, línea de acero o tubería flexible
Operación
•Ensamble de la herramienta
•Confirmar el agarre de la grapa en un diámetro igual al del pez
•Confirmar el apriete de la conexión superior
•Instalar la grapa adecuada por la parte inferior del cuerpo, girándola a la izquierda (en la serie 10)
•Alinear e instalar el control de la grapa
•Conectar y apretar la guía
•En la serie 70 el enchufe se ensambla por la parte superior del cuerpo
Operación de enganche
•Conectar el enchufe a la sarta de pesca
•Bajar y detectar la cima del pez
•Continuar bajando con rotación derecha, vigilando el torque
•Una pérdida de peso momentánea con recuperación rápida indicará en enganche del pez
•Levantar la sarta de pesca suavemente para comprobar el enganche
•Sacar el pez a superficie
Operación de Liberación
• Descargar el peso de la sarta de pesca sobre el enchufe
• Rotar a la derecha y levantar en forma simultánea y lenta
• La liberación del enchufe se notará por la pérdida de torque
• Sacar el enchufe
• Para soltar el enchufe de un pez recuperado, seguir el mismo procedimiento sosteniendo el pez por debajo del enchufe
• Enchufe para varillas
Tarraja “Die Collar”
•Herramientas más simples disponibles : Tipos A y B.
• tipo “A” con guía integral
• tipo “B” con extremo inferior roscado para la instalar diferentes tipos de guías
•Rosca interna con hilos afilados, diseñados para fabricar rosca en el diámetro externo del pez
•Circulación nula después de enganchar el pez
•De rosca izquierda o derecha de acuerdo con las necesidades Tipo “A”
Operación de enganche
• Sólo se requiere correrla hasta el tope del pez
• Aplicar poco peso y rotar suficiente hasta lograr que los hilos afilados maquinen una rosca sobre el pez.
• Finalmente, detenga la rotación y hale el pez.
• herramienta difícil de liberar y generalmente es corrida como última opción de pesca externa
• Se recomienda el uso de conexión de seguridad (safety joint)
Operación de liberación
• Golpear hacia abajo con el bumper sub
• Aplicar de 2 a 3 Klb. de sobre tensión
• Girar a la izquierda lentamente ( 30 a 40 RPM)
• Vigilar el valor del torque para no sobre pasar el torque de conexión
• Si la liberación se torna difícil, retorquear la tubería cada cinco giros realizados
- Agarre interno
• Arpón liberable (“Releasing spear”)
Componentes
•Mandril : •Conexión superior Lisa Con hombro •Cuerpo de configuración helicoidal ahusada para instalar la grapa •Proporciona el mecanismo básico para el enganche del pez •Diámetro interno reducido que permite circulación
•Grapa
-Estándar : se usa para enganchar un tamaño especifico de tubular en su diámetro interno
-Segmentada : Permite enganchar un rango de tamaños de tubulares •Se compone de : Cuerpo de la grapa Segmentos Anillos retenedores Anillos espaciadores Tuercas y tornillos acopladores estándar segmentada
•Anillo de liberación : •Sostiene la grapa y permite junto con la tuerca removerla cuando se requiera •Tuerca a. de nariz redonda • Para guiar la entrada en el pez centrado b. de molino • Para reparar la entrada al pez c. Pata de mula •Para guiar la entrada en peces recostados d. Tipo combinación • Para conectar una cola por debajo del arpón (a) (b) (c) (d)
•Guía tipo tuerca
•De nariz redonda
•Pata de mula
•Fresadora
•Tipo combinación
•Accesorios
• Conexión y anillo de parada : se utilizan para limitar la entrada del arpón de conexión superior lisa dentro del pez
• Ensamble de empaque , se conecta a la guía tipo combinación y es usado cuando se requiere circular a través del pez . Sirve como indicador de la entrada en el pez debido al incremento de presión de bomba Anillo Ensamble de empaque
- Agarre interno
• Arpón liberable (“Releasing spear”)
Operación
•Ensamble de la herramienta
• El arpón “spear” puede ser equipado con un empaque (Pack-off rubber) que permite circular a través del pez y detectar la entara en el mismo
• Un Stop sub o Stop ring se puede usar para prevenir que el arpón entre demasiado en el pez y limite la capacidad de cargar los martillos. Pack off
Operación de enganche
• Bajar el arpón en posición de seguro (grapa comprimida)
• Romper circulación a gasto bajo unos 10 m. arriba del pez
• Circular a gasto pleno de 1 a 2 m. sobre el tope del pez para limpiarlo
• Reducir la circulación al mínimo para efectuar la pesca
• Bajar lentamente hasta enchufar el arpón en la boca del pez (indicado por incremento de la presión de bomba). Apagar la bomba si se usa empacador (pack off) - Agarre interno
• Operación de enganche • Girar el mandril una vuelta completa a la izquierda para llevar la grapa a posición de enganche (indicado por torque) • Levantar lentamente con un movimiento continuo la sarta para que la grapa encaje efectivamente en el pez • Operación de liberación • Golpear hacia abajo con el bumper sub • Girarlo dos (2) o tres (3) vueltas a la derecha para ponerlo en posición de seguro • Levantar lentamente con rotación mínima a la derecha hasta estar fuera de la boca del pez
- Agarre interno
• Machuelo ó “rabo de rata” (“Taper tap”)
Tipos
•Liso : se utiliza cuando el pez se encuentra centrado y es de fácil acceso
•Encamisado : Se utiliza cuando el pez no está centrado y el rabo de rata puede pasar por el anular formado entre el diámetro externo del pez y el agujero. •La camisa se monta en el rabo de rata y se puede instalar una guía sobre diseñada para dirigir la entrada del pescante
Dimensiones
•A : diámetro mínimo de enganche
•B : diámetro máximo de enganche
•C : longitud total de enganche
•D : diámetro externo (referido a la conexión superior)
•Si la diferencia entre “A” y “B” es mayor que de lo especificado normalmente, la longitud “C” debe ser incrementada proporcionalmente •Pueden ser fabricados de rosca derecha o izquierda de acuerdo con los requerimientos C A B D - Agarre interno
• Operación de enganche
• Es la última opción de pesca interna por su dificultad de liberación (usar conexión de seguridad cruzada izquierda)
• Puede ser llano o encamisado con guía sobre dimensionada
• Bajar el rabo de rata hasta el tope del pez
• Circular para limpiar el pez, parar la bomba
• Rotar lentamente (30 ó 40 RPM) mientras se introduce en el pez para engancharlo (fabrica rosca al pez)
• Parar la rotación y levantar para recuperar el pez
Operación de liberación
• Golpear hacia abajo con el bumper sub
• Aplicar sobre tensión de 2 a 3 Klb.
• Si el rabo de rata es derecho, girar a la izquierda a unas 30 a 40 RPM
• Vigilar el valor del torque para no sobrepasar el torque de conexión de la tubería
• Si la liberación se torna complicada, poner la sarta de pesca en peso neutro y retorquearla cada 5 giros a la izquierda
• Si el rabo de rata es izquierdo, girar a la derecha a unas 30 a 40 RPM • Machuelo ó “rabo de rata” (“Taper tap”) - Agarre interno
Agarre interno
• Rabo de rata (“Taper tap”) – Tabla de selección
- Agarre roscado
Combinación tipo machuelo (“cutlip screw in sub”)
•Se utiliza después de efectuar una desconexión
•Se diseña especialmente para el tipo de rosca del pez
•Rectifica la rosca de la caja del pez
•Las operaciones de enganche y liberación son relativamente sencillas
•Recomendado para operaciones de martilleo
- Agarre roscado
• Machuelo de piñón acanalado (“pin tap”)
•Se utiliza para enganchar cajas rajadas o acampanadas
•Se usa para efectuar desconexiones
•Rosca mas larga que la conexión API normal
•Rosca izquierda o derecha
•Las operaciones de enganche y liberación son relativamente sencillas
•Hilos afilados (wickers) endurecidos con carburo de tungsteno
•Recomendado para operaciones de martilleo
• Combinación con anillo de seguridad (“locking pin sub”) •Especial para desenrosque y martilleo •De fácil enganche en la caja del pez •El anillo seguridad se actúa con rotación izquierda •Imposible de liberar en el agujero •Se libera en superficie utilizando una herramienta liberadora a través de su diámetro interno •Se fabrica para todas la conexiones API
- Recuperadoras de chatarra
• Cesta de circulación inversa (“Reverse circulating junk basket”)
Componentes externos
- Conexión superior Conecta la cesta con la sarta de pesca
- Barril Consta de dos secciones concéntricas selladas en el fondo para formar una cavidad anular
- Toberas de alta presión comunican esta cavidad con el espacio anular del agujero
- Rosca superior para conectar la conexión superior
- Rosca inferior para conectar una zapata lavadora
Tipo A : dientes angulados de acero para formaciones blandas
Tipo B : dientes con carburo de tungsteno embebido en bronce. Formaciones medias y chatarra irregular
Tipo C : de base plana revestida en carburo de tungsteno. Toma núcleos de formación
Tipo F : con dedos usados como retenedores cuando la chatarra está suelta en el fondo del agujero A B C F
Operaciones de Pesca : Recuperadoras de Chatarra.
- Cesta de circulación inversa (“Reverse circulating junk basket”)
- Cesta pesca “fierros" (“boot basket junk sub”)
- Magneto de pesca (“Fishing magnet”)
- Magneto de canal (“Ditch magnet”)
- Sarta lavadora (“Wash pipe”)
- Molinos
- Golpeador (“Bumper sub”)
- Intensificador de impacto
- Bloque de Impresión
- Cortador mecánico interno
- Cortador hidráulico interno
- Cortador mecánico externo
- Cortador hidráulico externo
Tecnicas Especiales
Operaciones y Herramientas de Pesca para Pozos Petroleros
Realizado por :
Enmanuel Diaz 20.995.265
Cesar Medina 21.555.551
En
la
perforación y operaciones de servicios e intervención de pozos
petroleros, siempre está presente la posibilidad de que fortuitamente se
queden
en el hoyo componentes de la sarta de perforación u otras herramientas o
elementos utilizados en las diferentes tareas de obtención de datos,
pruebas o terminaciones del pozo, ocasionando lo que generalmente se le llama
tarea de pesca, o sea rescatar o sacar del hoyo esa pieza que perturba la
continuidad de las operaciones.
En tareas de pesca cuenta mucho diagnosticar la situación, disponer
de las herramientas adecuadas y la paciencia y experiencia de todo el personal
de perforación. En ocasiones, la tarea puede representar un difícil reto al
ingenio mecánico del personal, pero hay verdaderos expertos en la materia,
tanto en ideas como en la selección y aplicación de las herramientas requeridas.
IMPORTANCIA
En
toda actividad de reparación de pozos, así como eventualmente durante
la perforación, se presentan situaciones propicias para actividades de
recuperar objetos dejados intencional o accidentalmente, en un pozo, lo
cual de no lograrse, podrían poner en riesgo al activo de la empresa.
Objetivo General
Participar
en las operaciones de pesca mediante la programación, inspección y
seguimiento de las operaciones, para garantizar el control de calidad de
los servicios de pesca. Ser capaz de determinar el momento oportuno
cuando suspender, este tipo de operación
Operaciones de Pesca en Hoyo desnudo
Desperdicios
Conos
|
Cestas
|
Hidrostática
|
Cuñas
|
Lengüeta
| |
Pedazos Metálicos
|
Imanes
|
Bota
|
Cuellos
|
Cortadores de Chorro
|
Circulación Inversa
|
Tubería de Perforación
Drill Pipes
|
Bloques de Impresión
|
Barras
|
Fresadoras
|
Portamechas
|
Pescantes Externos (O.S)
|
Etc.
|
Sustitutos
Ganchos de Pared
Juntas Articuladas
|
Tuberías Atascadas
Drill Pipes
| |
Barras
|
Indicador de Punto Libre
|
Portamechas
|
Cuerdas explosivas
|
Etc.
|
Operaciones de lavado
Pescantes Externos (O.S)
Percutores Hidráulicos
Aceleradores de Percusión
Herramientas Cortadores Externas
(Junk Mill – Zapatas – Fresas)
|
Operaciones de pesca en Hueco Revestido
Recuperación de Tuberías Atascadas
Trabajar y Circular
|
Detección del punto libre
|
Corte y Desenrosque
|
Lavado y Corte externo
|
Desenrosque con Herramientas de Retroceso
|
Remoción de Empacaduras
Por Peso (Pesca y Martillado)
|
Mecánicas (Pesca, Martillado y Corte Mandril)
|
Hidráulica (Pesca, Martillado, Igualdad de Presiones, Rotación con Zapata Quemadoras)
|
Permanentes (Packer Pichers, Zapata y Spears, Junks Mill)
|
Múltiple (Doble) (Corte – Pesca – Martillado – Back – off o corte de Fresado con Zapatas
|
Recuperación de Liners
Pesca – Martillo – Fresado y Lavado
Recuperación de Cabillas
En Revestidores
|
Ganchos ( Cuchara)
|
En Tuberías de Producción
|
Pesca con Enchufes
(Sacar en Enganche)
|
Situación de pesca
Dependiendo del tipo de operación que se realiza en el pozo (perforación/reparación) se distinguen dos operaciones de pesca:
* La pesca imprevista
* La pesca programada
Causas más frecuentes que pueden originar problemas asociados con operaciones de pesca
* Situación de perforación:
Paralización de rotación Dificultad para retirar herramientas de registro eléctrico
Paralización de circulación.
* Situación de Reparación o Reacondicionamiento de pozos:
Ruptura del revestidor (casting).Caída no intencional de herramientas mecánicas.
Ruptura de la Guaya.
Análisis antes de una pesca en pozo entubado
Antes de proceder a meter cualquier herramienta de pesca se debe conocer lo siguiente:
- Diámetro interior del casing – Seleccionar diámetro pescante.
- Diámetro interior y exterior del pescad – Seleccionar pescante.
- Diámetro mínimo de paso permisible (drift). Es el diámetro recomendado para seleccionar las herramientas de tal manera que permita el paso libre de ellas.
- Profundidades de topes de pescado.
- Forma del tope del pescado.
Herramientas de pesca para recuperar tubería atrapada en el pozo
Machos de pesca (Taper Tap)
Los
machos o ( Taper tap ) son herramientas simples de pesca de tubería, en su
parte superior con una conexión box para conectarse a la sarta de pesca, en su
parte inferior de forma cónica con roscado con hilos al acoplarse a la tubería
se enroscan con llave manuales para dar el torque necesario . Cuando esta sean
cortado o ha impedido acoplar los hilos PIN o BOX dentro del pozo para poder
recuperar dentro del pozo se bajan machos de pesca según diámetro del pozo
HWT,HQ,NQ,BQ Swich
Arpón de pesca o Espina de Pescado
Los arpones de pesca, son utilizados para rescatar cables wire line de ¼” y 3/16”, cortados que quedan al interior de la herramienta de perforación, son introducidos por el interior de la tubería para lograr sacar por dentro. Se pueden confeccionar de diferente diseño según sea el diámetro del de la tubería.
Campana de pesca (Fishing bell Taps).
Las
campanas se utilizan para recuperar una barra perforadora o algún adaptador con
una dimensión más pequeña que la del pozo y, por esta razón, no están en el
centro del pozo. También pueden ser utilizados para detalles dañados los cuales
no pueden ser alcanzados por un fishing tap.
Arañas
Se utilizan para rescatar cable wire line de 3/16” ¾” que ha quedado dentro de la tubería o línea de perforación
Cortador de tubería interno
Usaran para el rescate de la barra/Casing atrapados. Antes de comenzar se debe revisar el funcionamiento del cortador en particular de válvula indicadora para esto se inyecta lodo a presión hasta que salgan las cuchillas, luego de eso la presión disminuirá (ver manómetro). Esto nos indica que la barra o el Casing han sido cortados. Regular la varilla de liberación de presión apretando o soltando el perno ubicado en la cintura del cortador.
La cesta de pesca
La cesta de pesca sirve en recuperación de objetos caídos al pozo de difícil recuperación, como bits, mordazas, conos de triconos .
Arañas
Se utilizan para rescatar cable wire line de 3/16” ¾” que ha quedado dentro de la tubería o línea de perforación
Cortador de tubería interno
Conectar
el cortador a las barras(conjunto barras/cortador)que se
Usaran para el rescate de la barra/Casing atrapados. Antes de comenzar se debe revisar el funcionamiento del cortador en particular de válvula indicadora para esto se inyecta lodo a presión hasta que salgan las cuchillas, luego de eso la presión disminuirá (ver manómetro). Esto nos indica que la barra o el Casing han sido cortados. Regular la varilla de liberación de presión apretando o soltando el perno ubicado en la cintura del cortador.
Introducir
el conjunto barras/cortador dentro del pozo. Hasta llegar al punto de donde se
desee cortar la barra o Casing, si aplicar presión de lodo y sin rotar.
Iniciar
la rotación a baja velocidad (25 RPM) y enseguida aplicar presión de lodo a
200PSI (revisar manómetro). Si considera
necesario aumentar la rotación a 50 RPM como máximo. Continuar mirando el manómetro
mientras se realiza el corte: cuando el indicador descienda rápidamente, el
corte estará finalizado. Desconectar la presión, sacar el conjunto
barras/cortador y retirar del pozo las barras/Casing rescatados.La cesta de pesca
La cesta de pesca sirve en recuperación de objetos caídos al pozo de difícil recuperación, como bits, mordazas, conos de triconos .
CONCLUSIONES
Es de gran importancia la
adecuada selección de las herramientas de pesca para efectuar un trabajo
exitoso y economizar costo a la compañía.
·
Se dan a conocer las
diferentes herramientas de pesca y su correcta manipulación, que generalmente
se usan en estas labores.
· Con este manual se trata de
adoptar conocimientos y experiencia de campo en la solución de diferentes
problemas de pesca.
· Es de vital importancia el
trabajo en equipo ya que estas operaciones pueden durar varios turnos continuos
de labores de pesca.
La toma de decisiones debe
consensuar la opinión de los participantes en la labor de pesca.
·
