Los ToolFace Magnético y Gravitatorio son términos usados en el mundo de la perforación direccional pra describir la dirección que se está tomando cuando se perfora el pozo. Los mismos tienen su diferencia respecto a su significado y aplicación, por lo tanto en este articulo vamos a aprender sobre estás terminologías y la manera de leerlas adecuadamente.
Toolface Magnetico
El Toolface magnetico es un ángulo proyectado en el plano horizontal entre el toolface y el Norte Magnético. Por lo general, las herramientas direccionales usan este toolface cuando la inclinación del pozo es menor de 05 grados. En la figura 01 se demuestra que el motor de fondo está alineado para girar a 30 grados de azimuth magnético.
El Toolface magnetico es un ángulo proyectado en el plano horizontal entre el toolface y el Norte Magnético. Por lo general, las herramientas direccionales usan este toolface cuando la inclinación del pozo es menor de 05 grados. En la figura 01 se demuestra que el motor de fondo está alineado para girar a 30 grados de azimuth magnético.
Figura 1 – Toolface Magnetico
ToolfaceGravitatorio

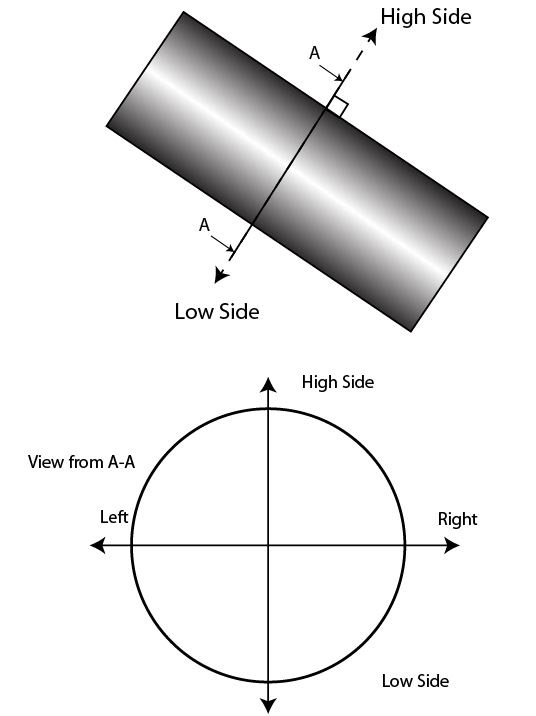

Tambien llamado high-side toolface (cara de la herramienta hacia arriba), es usado para una sección del pozo en la cual se tiene una inclinación mayor a los 5 grados. El lado High Side es el tope del agujero perpendicular al eje del hoyo y el fondo del pozo es llamado low side, o lado bajo del pozo (Figura 2). La herramienta está calibrada respecto al lado superior (high side) de la cara de la herramienta (tool face).
Figure 2 - Toolface Gravitatorio (High Side Toolface)
Qué nos dice el Toolface respecto a la Perforación Direccional?
Toolface a 0 grados – nos
indica que el motor de fondo está alineado para construir ángulo
unicamente pero sin haber cambios en el azimuth del pozo.
Toolface a 180 grados - El Motor de Fondo está alineado para tumbar ángulo (drop), sin tener cambiso en el azimuth.
Toolface a 90 grados – el motor de fondo está alineado para girar a la derecha únicamente, sin haber ningun cambio en la inclinación.
Toolface a 270 grados – El motor de fondo está alineado para girar unicamente a la izquierda, sin cambios en la inclinación.
Toolface a 45 grados - El motor está alineado para girar a la derecha y levantar ángulo.
Toolface a 135 grados - Motor alineado para girar a la derecha y "tumbar" angulo
Toolface a 225 grados - Motor alineado para girar a la izquierda y "tumbar" angulo
Toolface a 315 grados - Motor alineado para girar a la izquierda y "construir" o levantar ángulo de inclinación
Resumen – La ilustración de abajo nos muestra el significado del toolface en cada localización
