¿Qué son los Cabezales de los Pozos Petroleros?
Un cabezal de pozo es el conjunto de equipos instalados en la superficie de un pozo de petróleo, gas o geotérmico que proporciona la interfaz estructural y de contención de presión para el equipo de perforación y, posteriormente, para el equipo de producción. Es la "boca" del pozo en la superficie y cumple funciones críticas tanto durante la perforación como en la fase de producción del pozo.

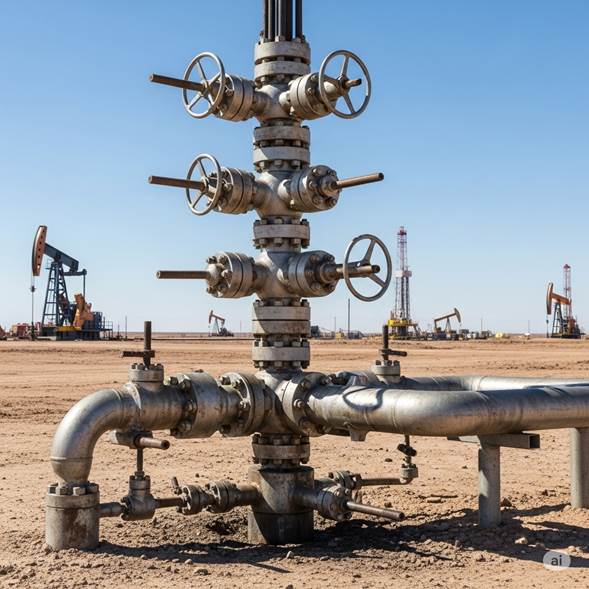

Visualmente, es el equipo que sobresale en la superficie y revela la existencia de un pozo petrolero o de gas.
Funciones Principales de un Cabezal de Pozo
Las funciones de un cabezal de pozo son diversas y de vital importancia para la seguridad y eficiencia de las operaciones:
Contención de Presión: Es la función más crítica. El cabezal está diseñado para contener y controlar las altas presiones del yacimiento que provienen del subsuelo, evitando fugas de fluidos y previniendo reventones (blowouts), que son eventos catastróficos.
Suspensión de las Tuberías (Casing y Tubing): Durante la perforación, las sartas de revestimiento (casing) se instalan y cementan para proteger el pozo. El cabezal de pozo proporciona los medios (colgadores) para suspender el peso de estas tuberías y de la tubería de producción (tubing) que baja hasta el yacimiento.
Sellado de Espacios Anulares: Sella herméticamente los espacios anulares (el espacio entre las diferentes sartas de tuberías y entre la tubería de producción y la última sarta de revestimiento) para aislar las diferentes formaciones y evitar la comunicación de fluidos o presiones no deseadas.
Proporcionar un Punto de Conexión: Sirve como una base robusta para la instalación de otros equipos esenciales:
- Durante la perforación: el Preventor de Reventones (BOP - Blowout Preventer), un dispositivo de seguridad masivo para controlar el pozo en caso de sobrepresión.
- Durante la producción: el Árbol de Navidad (Christmas Tree), que es un conjunto de válvulas y accesorios para controlar y dirigir el flujo de hidrocarburos desde el pozo hacia la superficie.
- Acceso al Anular: Permite el acceso a los espacios anulares para monitorear presiones, inyectar fluidos (por ejemplo, inhibidores de corrosión) o para operaciones de control de pozo.
Soporte Estructural: Proporciona un soporte sólido para todo el equipo montado sobre él, incluyendo el árbol de Navidad, y resiste las cargas del pozo y las fuerzas externas.
Componentes Principales de un Cabezal de Pozo
Aunque el diseño puede variar, un cabezal de pozo típicamente se compone de varias secciones apiladas:
Casing Head (Cabeza de Revestimiento): Es la sección más baja del cabezal de pozo y se conecta directamente a la sarta de revestimiento más externa (generalmente la de superficie). Su función principal es:
- Suspender la primera sarta de revestimiento.
- Sellar el espacio anular entre esta sarta y el subsuelo.
- Proporcionar una base para la siguiente sección del cabezal.
- Generalmente tiene puertos laterales para monitorear o acceder al anular.
Casing Spool (Carrete de Revestimiento): Se instala sobre el casing head. Si el pozo tiene múltiples sartas de revestimiento (lo cual es común), se instalará un casing spool por cada sarta subsiguiente. Cada casing spool tiene la función de:
- Suspender la sarta de revestimiento que lo atraviesa.
- Sellar el espacio anular entre esta sarta y la sarta de revestimiento anterior.
- Proporcionar un punto de conexión para el siguiente casing spool o el tubing head.
Tubing Head (Cabeza de Tubería de Producción): Es la sección superior del cabezal de pozo, montada sobre el último casing spool. Sus funciones son:
- Suspender la tubería de producción (tubing) que es la que transporta los fluidos del yacimiento a la superficie.
- Sellar el espacio anular entre la tubería de producción y la última sarta de revestimiento.
- Proporcionar el asiento para el Árbol de Navidad.
Colgadores (Hangers): Son componentes clave dentro de cada sección del cabezal que físicamente sostienen el peso de las tuberías (casing y tubing) y proporcionan el sello en los espacios anulares. Pueden ser de tipo cuña (slip type) o de mandril (mandrel type).
Bridas (Flanges): Todas las secciones del cabezal de pozo están unidas entre sí y a otros equipos (como el BOP o el Árbol de Navidad) mediante bridas, que son conexiones atornilladas que garantizan un sello hermético.
Válvulas Laterales: Ubicadas en las salidas de cada sección, permiten el monitoreo de presión o la inyección de fluidos en los anulares.
Tipos de Cabezales de Pozos
Los cabezales de pozos pueden clasificarse según su diseño, aplicación o el entorno en el que operan:
Cabezales Convencionales (con carretes): Son los más comunes, donde cada sarta de revestimiento y la tubería de producción se cuelgan individualmente en componentes apilados (casing head, casing spools, tubing head).
Cabezales Compactos (Multi-Bowl): Diseñados para reducir el tamaño y el tiempo de instalación. Múltiples sartas de revestimiento pueden colgarse dentro de una única sección compacta del cabezal.
Cabezales para Pozos Submarinos (Subsea Wellheads): Se utilizan en operaciones offshore, instalados en el lecho marino. Son mucho más complejos y están diseñados para operar de forma remota a grandes profundidades.
Cabezales para Completaciones Duales/Multiples: Permiten la producción simultánea de dos o más zonas productoras con diferentes presiones, utilizando múltiples tuberías de producción dentro de un solo pozo.
En resumen, el cabezal de pozo es la primera línea de defensa para controlar un pozo y es un elemento fundamental que garantiza la seguridad, integridad y funcionalidad de un pozo petrolero desde su perforación hasta su producción.
..
