Las hojas de control de pozo se utilizan para calcular el peso del lodo, las cantidades de lodo y los tiempos de bombeo necesarios para que un pozo vuelva al control primario después de una inyección de gas. A lo largo de este artículo se discutirá una descripción de cómo completar las hojas de eliminación.
La hoja de control de pozo es un formulario impreso que contiene espacios en blanco para registrar información sobre cómo eliminar una explosión inminente, que se proporciona para recordar al personal los pasos necesarios para eliminar un pozo. Las hojas de eliminación para diferentes unidades también están disponibles en el sitio web del Foro Internacional de Control de Pozos . Estas registran la información requerida para eliminar una patada en el pozo, incluidas las tasas de bombeo de lodo , los volúmenes, las presiones, las densidades y la presión de fuga de la formación. Algunos simulacros utilizan programas de computadora y la información recopilada para los cálculos. Las hojas de matar pueden proporcionar la siguiente información al perforador:
- Presión máxima en la superficie del espacio anular de cierre (MAASP) para la densidad del lodo original
- Densidad requerida del lodo para matar
- presiones circulantes
- Tiempo requerido para matar el lodo para llegar a la barrena
- Tiempo requerido para llenar el espacio anular
La información de MAASP es importante para ayudar en el uso de estranguladores para mantener la presión anular de superficie por debajo de este valor.
El perforador también sabe cuándo llega el lodo muerto a la barrena y comienza a llenar el espacio anular. A medida que se llena el espacio anular, debido a que el lodo es más denso, la MAASP se reduce hacia una eventual MAASP final.
Pasos para completar los cálculos de las hojas de matar

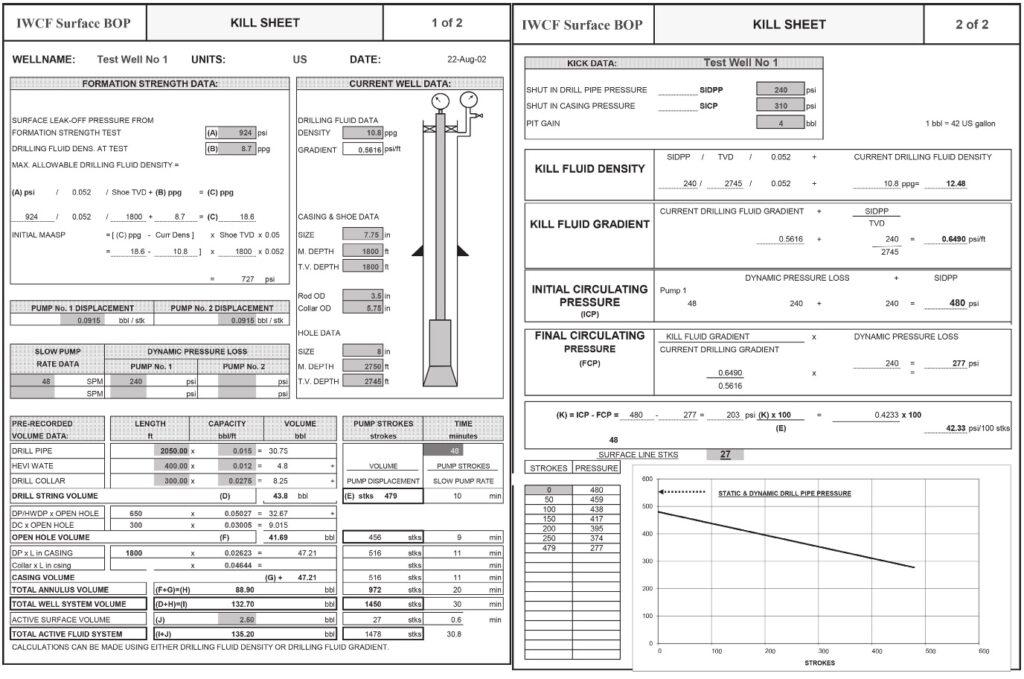

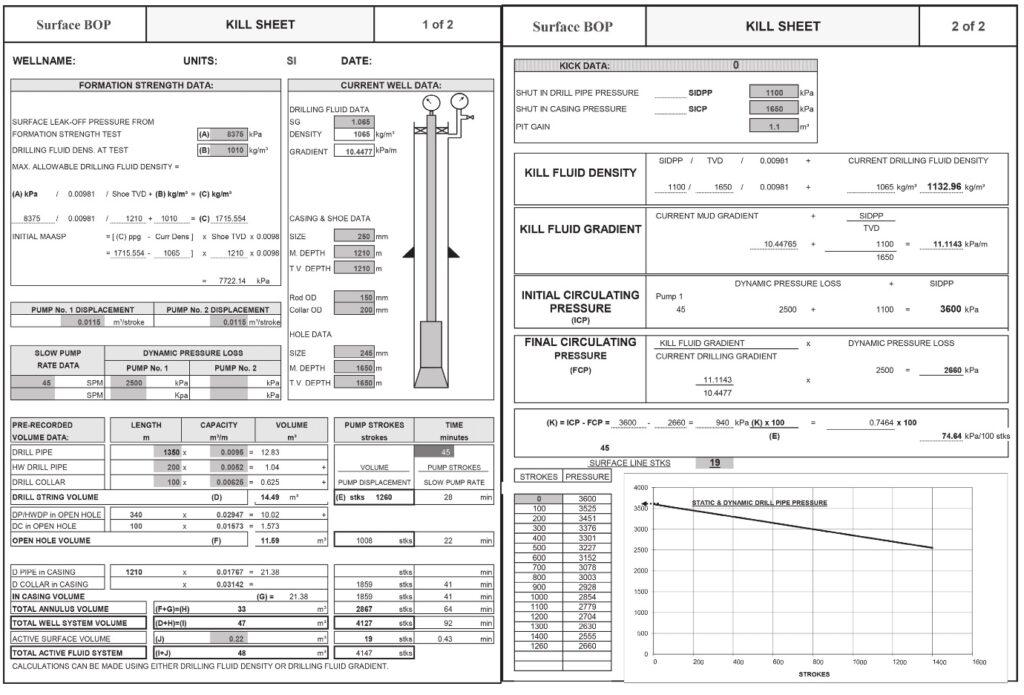

Se requieren varios cálculos para las hojas de matar, y se describen en las siguientes páginas, junto con ejemplos de hojas de matar métricas e imperiales.
1 Información previa al registro
Antes de la patada, y en todo momento, su hoja de datos pregrabados debe estar completamente llena, excepto por la profundidad medida y la longitud de la tubería de perforación en el pozo. Ingrese estos elementos y calcule la capacidad interna de la sarta de perforación y los totales del sistema. Transfiera los datos de la tasa de bombeo lento de la hoja de datos pregrabados al Método del perforador o a la hoja de matar del método de esperar y pesar .
2 Información que se registrará en la hoja de eliminación cuando el pozo presenta influjo
- Peso de lodo viejo
- Aumento del volumen del tajo
- Presión inicial de cierre de la tubería de perforación
- Verdadera profundidad vertical del agujero
- Presión inicial de la carcasa de cierre
- Profundidad medida del agujero
3 Determinar la densidad de lodo máxima permitida
La densidad de lodo máxima permitida (MAMD) se calcula utilizando la densidad de lodo de prueba = TMD y la profundidad vertical real del revestimiento = Zapata TVD.
4 Determine la presión de superficie anular máxima permitida (MAASP)
Esta presión superficial depende del peso del lodo. Para un lodo liviano, el MAASP puede ser más alto y para un lodo pesado, será más bajo.
MAASP psi = 0,052 x (MAMD (ppg) – MD (ppg) x zapata TVD (pies)
MAASP (kPa) = 9,81 x [MAMW (SG – MD (SG)] x zapata TVD (metros)
El MAASP inicial se calcula con MD igual a la densidad del lodo original (OMD). El peso del lodo original es el peso del lodo antes de que ocurriera el puntapié del pozo . El MAASP final se calcula con MD igual a la densidad del lodo de matanza (KMD).
Nota: MAASP se redondea hacia abajo en la hoja de matar.
5 Encuentre la densidad del lodo de control (KMD) en la hoja
Este cálculo utiliza la presión de cierre de la tubería de perforación (SIDPP), el peso del lodo original (OMW) y la verdadera profundidad vertical del pozo (TVD)
6 Encuentre el gradiente de presión de lodo original (OMG)
OMG (kPa/m) = OMD (SG) x 9,81
OMG (psi/pie) = OMD (ppg) x 0,052
7 Encuentre el gradiente de presión del lodo de control (KMG)
Dónde:
- SIDPP = presión de cierre de la tubería de perforación
- TVD = profundidad vertical verdadera
8 Encuentre la presión de circulación inicial (ICP)
La presión de circulación de la tubería de perforación es la suma de todas las pérdidas por fricción más las presiones causadas por los desequilibrios de densidad más cualquier contrapresión superficial impuesta. ( Cálculos de presión de tubería vertical ). ICP es la presión de la tubería de perforación requerida para circular inicialmente a la tasa de eliminación seleccionada mientras se mantiene la presión del revestimiento en el valor cerrado, numéricamente igual a la presión de circulación de la tasa de eliminación, más la presión de la tubería de perforación cerrada.
PIC = KRP + SIDPP
Dónde:
- KRP = la presión de la tasa de muerte o la pérdida de presión dinámica.
Si no se ha tomado la presión de circulación lenta, entonces la presión de circulación inicial se puede determinar utilizando los procedimientos de puesta en marcha descritos en las circulaciones del método de Driller .
Cuando la presión del revestimiento se ha mantenido constante mientras las bombas se elevan a una tasa de eliminación, la lectura de la presión de la tubería de perforación será la presión de circulación inicial. El procedimiento consiste en:
- Anotando la lectura de presión de la carcasa.
- Ajuste de las bombas a la nueva tasa de destrucción. Ajuste del estrangulador para mantener constante la presión de la carcasa en el valor indicado.
- Tan pronto como el perforador haya colocado las bombas en la nueva tasa, regrese al manómetro de la tubería de perforación.
Anote esta nueva lectura como la presión de circulación para la nueva tasa de bombeo y manténgala.
9 Encuentre la presión de circulación final (FCP)
FCP = KRP x OMD/KMD
Dónde:
- OMD = Densidad del lodo original
- KMD = Mata la densidad del lodo.
10 Encuentre volúmenes de pozos en la hoja de control
Consulte Fórmulas y hojas de cálculo de capacidad de tubería de perforación para obtener fórmulas e información sobre cómo determinar los siguientes volúmenes:
- Volumen interno de tubería de perforación estándar
- Volumen interno de tubería de perforación pesada
- Volumen interno de los collares de perforación
- Volumen total de la sarta de perforación interna (suma 1, 2 y 3)
- Volumen de anillo de agujero abierto
- Volumen del espacio anular de la carcasa
- Volumen total del espacio anular.
El volumen por longitud (metro o pie) de toda la tubería de perforación debe registrarse en las
hojas de especificaciones del fabricante.
La tasa de control debe estar entre 2 y 5 barriles por minuto en la mayoría de los casos.
11 barita requerida para aumentar el peso
Es fácil determinar la cantidad de barita que se requerirá una vez que se conozca el volumen total a pesar. Utilice la siguiente fórmula y registre su valor.
12 Determinar el tiempo de bombeo para llenar las líneas de superficie
Esto se determina dividiendo el volumen de la línea de superficie por el volumen de la bomba por minuto.
Volumen de la bomba por minuto = volumen por carrera x carreras por minuto (SPM).
Si se utilizan dos bombas, los volúmenes se suman para calcular el volumen total de la bomba por minuto.
13 Determinar el tiempo de bombeo para llenar la sarta de perforación
14 Determine el tiempo de bombeo para llenar el espacio anular
Descargar hoja de cálculo Kill
A continuación, hemos reunido 4 calculadoras de hojas de eliminación para ayudarlo a completar dichos cálculos.
